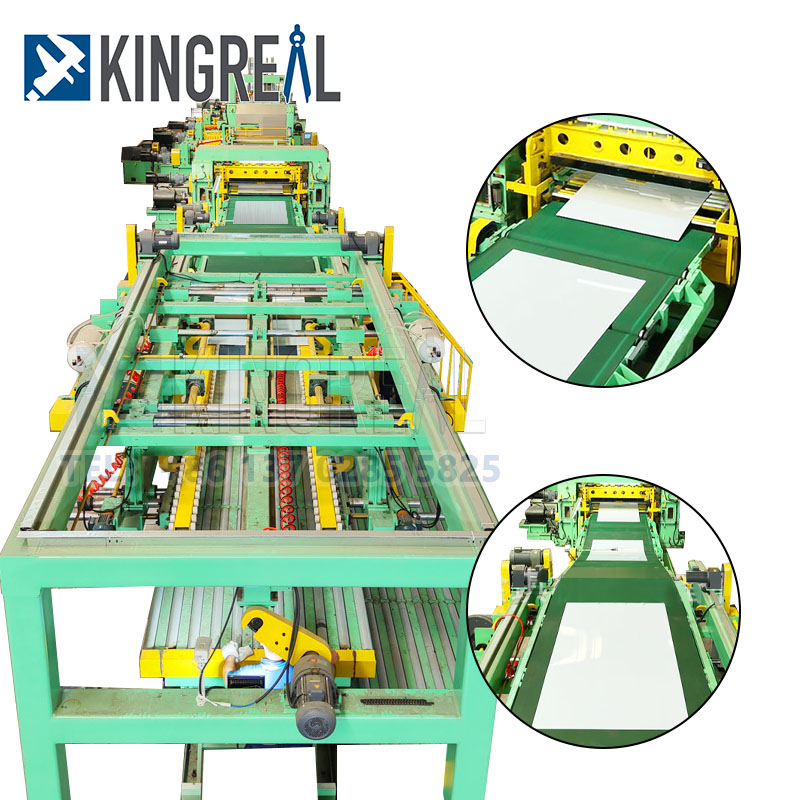

A Uzunluq maşınına qədər polad kəsildiMetal rulonları, daxili istənilən uzunluqda düz təbəqələrə yerləşdirilməsi, düzəldilməsi, ölçmə və qırxma kimi proseslər vasitəsilə metal rulonları emal etmək üçün istifadə olunur. Uzunluq xəttinə kəsilmiş polad, soyuq yayılmış və isti yayılmış karbon polad, silikon polad, tinclate, paslanmayan poladdan və müxtəlif örtülmüş metal materialları emal etmək üçün uyğundur. Uzunluq maşınlarına kəsilmiş polad kəsilmiş materialın qalınlığına və material növündən asılı olaraq, həmçinin müştərinin istehsal səmərəliliyi tələblərinə baxılır. Bu məqalə, bir poladdan kəsilmiş bir xəttin hər tərəfinə geniş rəhbərlik təmin edən bir xəttin hər tərəfinə dair məlumat verəcəkdir.

Uzunluq xəttinə kəsilmiş bir poladdan ibarət komponentlər

Uzunluğu maşına kəsilmiş bir polad, ilk növbədə aşağıdakı komponentlərdən ibarətdir:

Çelik üçün trolley yükləmə uzunluğu xətti: rulonu decoilerə nəql edir.

Çelik üçün Decoiler, uzunluğu maşına qədər kəsilmiş: bobin açılır, onu sonrakı emal üçün hazırlayır.

Uzunluğu xəttinə kəsilmiş poladdan düzəldilməsi: Shearning tələblərinə cavab vermək üçün vərəqin düzlüyünü təmin edir.

Uzunluğu maşına kəsilmiş polad üçün qidalandırıcı: düzəldilmiş vərəqi qırxma maşına nəql edir.

Çelik üçün kəsmə maşını uzunluğu xəttinə kəsmə xətti: Shearing əməliyyatını həyata keçirir, vərəqi istədiyiniz uzunluğa kəsir.

Çelik üçün konveyer uzunluğu maşına qədər: kəsilmiş vərəqəni yığma maşına nəql edir. Uyğun cihazları asan emal üçün səliqəli yığılmış vərəqləri səliqəli yığın.

Bu qurğular, adətən mexaniki, elektrik və hidravlik sistemləri, sadə və etibarlı bir əməliyyatla yanaşı yüksək performans və avtomatlaşdırma təklif edən mexaniki, elektrik və hidrolik sistemləri birləşdirir. Uzunluq xətlərinə kəsilmiş polad kəsmə, səliqəli yığınlanmasını təmin edərək, uzunluğu uzunluğa qədər dəqiqlik və təbəqə düzlüyü yüksək səviyyəyə çatır.

Uzunluq xətlərinə qədər kəsilmiş polad üçün müxtəlif həllər

1. Material növü ilə təsnifat

Çelik uzunluğu xəttinə kəsildi:

Karbon və aşağı yüngül lehimli polad kimi qara metallar üçün, qırxma qalınlığı adətən 0,5 ilə 25 mm arasında dəyişir. Yüksək güclü qırxma alətləri və düzəldmə cihazları ilə təchiz olunmuşdur, bunlar ilk növbədə, polad quruluşlar, avtomobil şassisi və maşın istehsalı kimi sahələrdə istifadə olunur.

Paslanmayan poladdan kəsilmiş uzunluq maşını:

Tarama davamlı vasitələrindən (məsələn, karbid kimi) və paslanmayan polad səthdə oksidləşmənin qarşısını almaq üçün cızıqlara davamlı konveyer kəmərlərindən istifadə edərək, ± 0,1 mm-nin kəsmə dəqiqliyinə nail olurlar. Mətbəx qabları, tibbi cihazlar və kimyəvi avadanlıqlar kimi yüksək səth keyfiyyəti tələb edən tətbiqlər üçün uygundur.

Uzunluğu xəttinə qədər əlvan metal kəsilmişdir:

Bunların uzunluğu maşınlarına kəsilmiş, xüsusi müştəri ehtiyaclarını ödəmək üçün alüminium, mis və digər materialların rulonlarını qırxmaq üçün istifadə edilə bilər. Bunların uzunluğu maşınlarına kəsilməsi adətən anti-statik cihaz və çevik ötürücü sistemləri ilə təchiz edilmişdir. Aerokosmik, elektron komponentlərdə və litium batareya elektrodları və yüksək tezlikli dövrə lövhələrində tətbiq olunan tətbiqlər üçün uygundur.

2. Avtomatlaşdırma səviyyəsi ilə təsnifat

Əl poladdan uzunluğu xətti:

Əl yükləmə və yerləşdirmə, mexaniki qırxma və aşağı səmərəlilik (≤20 dövrlər / dəqiqə) istifadə edin. Kiçik toplu, çox spesifikasiyaya xüsusi bir emal üçün uyğundur və ümumiyyətlə kiçik istehsal zavodlarında və təmir sexlərində rast gəlinir.

Yarım-avtomatik polad uzunluğu xətti kəsdi:

Sadə bir PLC idarəetmə sistemi ilə təchiz edilmiş, əl ilə yerləşdirmə və düzəldmə, əl mövqeyi və qırxma, 30-50 dövr / dəqiqə effektivliyi təklif edir və kiçik və orta ölçülü metal istehsal zavodları üçün uyğundur.

Uzunluğu maşına tam avtomatik polad kəsilmiş:

Tamamilə bütün prosesi avtomatlaşdırır (yaşayış, düzəldilmə, ölçmə, kəsmə və yığma). Bir CNC sistemindən istifadə etmək (məsələn, Siemens S7-300 kimi), ± 0.3mm mövqe dəqiqliyi ilə 80-ə qədər və dəqiqəyə qədər effektivliyə nail ola bilərlər. Avtomobillər, ev cihazları panel istehsal xətlərində və böyük polad quruluş bitkilərində geniş istifadə olunur.

3. Dəqiqliyi emal edərək təsnifatı

Uzunluq maşınına qədər adi dəqiqlik polad kəsildi:

Shearing tolerantlığı ± 0.5mm / m, düzlük ≤3mm / m, bina panelləri və ümumi struktur hissələri üçün uyğundur.

Yüksək dəqiqlikli polad uzunluğu xətti ilə kəsildi:

Qırxma tolerantlığı ± 0,1mm / m, düzlük ≤1mm / m-dir. Bu poladdan kəsilmiş bu polad, ümumiyyətlə, avtomobil örtükləri və dəqiq alətlər üçün uyğun bir servo yemi sistemi və lazer yerləşdirmə ilə təchiz edilmişdir.

Uzunluqlu Ultra-Həssas Poladdan kəsilmiş xətt:

Qırxma tolerantlığı ≤± 0.05mm / m-dir. Bu xətlər hava daşıyıcısı və CNC hidravlik shearing, aerokosmik panellər və mikroelektron substratlar üçün uyğundur.

4. Keçid üsulu ilə təsnifat

Uzunluq maşınının kəsilmiş uçmaq:

Yüksək etibarlı mexaniki xüsusiyyətlərdən və yetkin və sabit elektrik nəzarət sistemindən istifadə edərək, bu milçəklər uzunluğu kəsilmiş bu milçək maşınlarına qədər yüksək səmərəli, yüksək keyfiyyətli metalın yüksək keyfiyyətli shearing əldə edir. Bunlar bütün xəttin davamlı, sürətli və düzəldilməsi və yüksək səviyyədə dəqiq dəqiqliyi var.

Dönən qırxma uzunluğu xətti kəsildi:

Alətləri asanlıqla dəyişdirin və xüsusi formalı metal metalının yüksək dəqiqlikli qırxılmasına nail olmaq üçün dəqiq yelləncək açılarını birləşdirin. 0-30 ° bir yelləncək aralığı ilə düzbucaqlı, trapezoidal və paraleloqram şəkilli metal istehsal etmək üçün uygundur.

Uzunluğu maşına kəsilmiş yelləncəklər:

Alətləri asanlıqla dəyişdirin və xüsusi formalı metal metalının yüksək dəqiqlikli qırxılmasına nail olmaq üçün dəqiq yelləncək açılarını birləşdirin. 0-30 ° bir yelləncək aralığı ilə düzbucaqlı, trapezoidal və paraleloqram şəkilli metal istehsal etmək üçün uygundur.

Sabit qırxma uzunluğu xətti kəsildi:

Uzunluq maşını kəsilmiş sabit qırxma kəsmə, kəsmə dəqiqliyini təmin etmək üçün əvvəlcədən qurulmuş bir uzunluqda qidalanmağı dayandırır. Buna görə, uzunluq maşınlarına kəsilmiş digər polad növləri ilə müqayisədə bu tip maşın daha yavaş bir istehsal sürətinə malikdir.

Ağıllı polad uzunluğu xətti seçimi bələdçisinə

SeçərkənUzunluq maşınına qədər polad kəsildi, aşağıdakı parametrlərə diqqət yetirmək tövsiyə olunur:

Uzunluq xəttinə kəsilmiş poladdan kəsilmiş uyğunluq: Uzunluğu maşın dövrünə kəsilmiş polad, istehsal səmərəliliyini təmin etmək üçün yuxarıdan yararsız sürətlə uyğun olmalıdır.

Uzunluq xətti ilə kəsilmiş poladdan kəsilmiş uyğunluq: Blade materialı, CR12Mov və ya DC53 ilə seçdiyiniz seçim olan HRC58-62 standartlarına cavab verməlidir.

Uzunluq maşınına kəsilmiş poladdan kəsilmiş Sistem: MODBUS-TCP-ni dəstəkləyən bir PLC sistemi, MHES sistemi ilə sorunsuz inteqrasiyasını təmin etmək tövsiyə olunur.

Safety Cut üçün Uzunluq xətti: ikili sütunlu yüngül maneə, IP67 reytinqinə cavab verməlidir və təcili yardım dayandırma müddəti təhlükəsiz əməliyyat təmin etmək üçün 0,1 saniyədən az olmalıdır.

Safety Cut üçün Uzunluq xətti: ikili sütunlu yüngül maneə, IP67 reytinqinə cavab verməlidir və təcili yardım dayandırma müddəti təhlükəsiz əməliyyat təmin etmək üçün 0,1 saniyədən az olmalıdır.

Uzunluğu maşınlı təmir üçün polad kəsilmiş əsas texniki nöqtələr

Tamamilə göstərilən qaydada aşağıdakı cəhətlər vurğulanmalıdırUzunluq xəttinə kəsilmiş polad kəsildi:

-Hər bir şəkildə uzunluqlu poladdan hazırlanan yoxlama: Hidravlik sistem təzyiqini (14-16 mpa) və sürət qutusu yağ səviyyəsini (baxış şüşəsi 2/3 işarədə olmalıdır) müntəzəm olaraq yoxlayın.

- Uzunluğu xəttinə kəsilmiş poladdan qorunma xidməti: iş rulon rulmanlarında yağ dəyişdirin; NLGI # 2 litium əsaslı yağ tövsiyə olunur.

-Müəlliflərin uzunluğu xətti kəsilmiş poladdan kəsilmiş monitorinq: Titrəmə sensorlarını quraşdırın və təhlükəsiz avadanlıq işləməsini təmin etmək üçün anormal xəbərdarlıq həddi (e.g., həyəcan siqnalı 0.5g) təyin edin.

-Müəlliflərin uzunluğu xətti kəsilmiş poladdan kəsilmiş monitorinq: Titrəmə sensorlarını quraşdırın və təhlükəsiz avadanlıq işləməsini təmin etmək üçün anormal xəbərdarlıq həddi (e.g., həyəcan siqnalı 0.5g) təyin edin.
