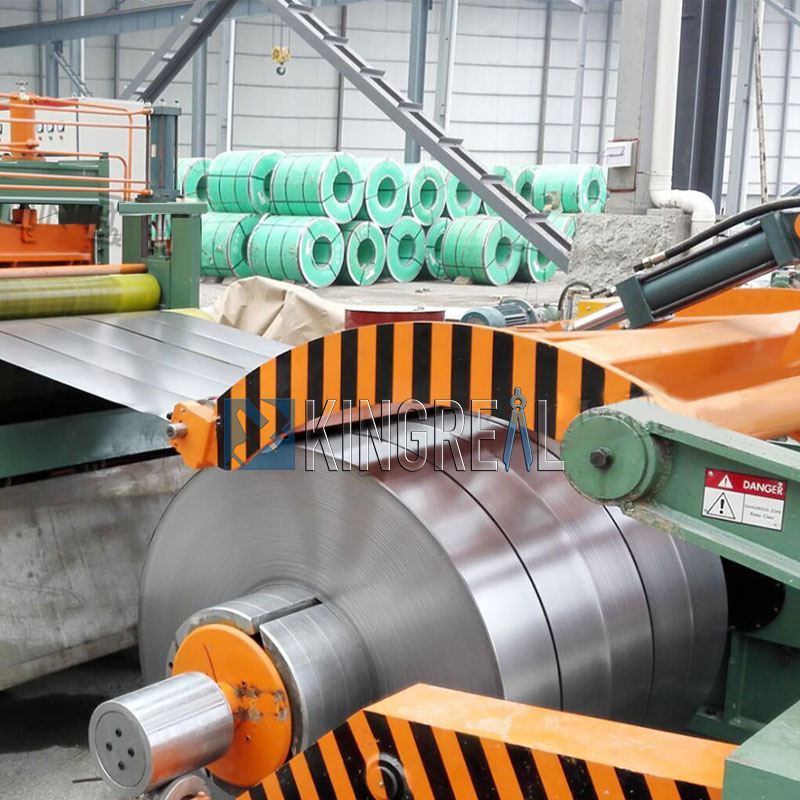

A Sinklənmiş polad sürüşmə maşınıİlk növbədə metal şeridi uzununa kəsdirir və yaranan dar zolaqları boilələrə çevirir. Bu sinklənmiş polad sürüşmə xətti, boş, maddi yerləşdirmə, çırpma və geri çəkilməkdən ibarətdir. Əməliyyatı, yüksək sürüşmə keyfiyyəti, yüksək maddi istifadəsi və sürətlə sürətlə sürətlə sürətlə sürətlənməsi üçün geniş axtarılır.

Dizayn təfərrüatları sinklənmiş polad yaramaz maşınlarda

Hər bir detalıSinklənmiş polad yarıq xəttiKingreal Polad Slitter Slitter mühəndisləri tərəfindən diqqətlə hazırlanmışdır. Yalnız onun sürüşmə funksiyasını yerinə yetirmir, həm də əməliyyat təhlükəsizliyini təmin edir. Diqqəti çəkə bilməzsiniz, ancaq sinklənmiş polad sürüşmə maşınının qoruyucu xüsusiyyətləri onun işinin hər tərəfinə daxil edilmişdir.

Məsələn, sinklənmiş polad sürüşmə xəttinin bıçaq şaftı yüksək dəqiqlikli maşın alətləri ilə dəstəklənir, eksenel və radial işləməyi minimuma endirir. Bundan əlavə, bıçaq diski üç nöqtəli kilidləmə mexanizmindən (və ya etibarlı şəkildə bərkidilmə üçün hidravlik qozu), həm ölçülü dəqiqliyi, həm də etibarlı kilidlənməsini təmin edir. Çap sürəti, elektron və hidravlik nəzarət komponentlərinin tənzimlənməsini asanlaşdırmaq üçün istifadə olunur. Bu, yalnız yüksək etibarlılıq və möhkəm idarəetmə sisteminin toxunulmazlığı təmin edir, lakin daha da əhəmiyyətlisi, günahların tez müəyyənləşdirilməsinə imkan verən özünü diaqnostik funksiyanı özündə cəmləşdirir. Bundan əlavə, sinklənmiş polad yarıq maşınları eksantrik bir qol istifadə edərək aydın şəkildə yerləşdirilmişdir. Eksantriklik və kəsmə çəkisindəki dəyişikliklərlə də, yem hündürlüyü həm etibarlılıq, həm də təhlükəsizliyi təmin etmək, daim qalır.

Sinklənmiş polad sürüşmə sürüşmə xətti üçün bir neçə növ bıçaq sahibi

Bıçaq, aktuasiya edən komponentdirSinklənmiş polad sürüşmə maşını. Optimal sürüşmə performansı bıçaqdan və daha əhəmiyyətlisi, bıçaq sahibi konfiqurasiyasından asılıdır. Sinklənmiş polad sürüşmə xətləri, hər biri özünəməxsus xüsusiyyətləri və tətbiq olunan əhatə dairəsi olan müxtəlif bıçaq sahibi konfiqurasiyaları tətbiq edir. Sinklənmiş polad sürüşmə dəzgahı alət sahibləri dörd növdə gəlir: kaydırıcı, eksantrik, tənzimlənən bıçaq şaftı və yelləncək qolu. Sürgülü tip ən erkən və ən çox yayılmış sinklənmiş polad yarıq xətt alət sahiblərindən biridir. Bu tipdə, alt bıçaq şaftının daşınar və sabit çərçivələrə sabitlənir, üst bıçaq şaftı sol və sağ sürgülərdə yerləşir. Bu sürgülər daşınar və sabit çərçivələrin bələdçi relsləri daxilində şaquli hərəkətə imkan verir.

Eksantrik alət sahibləri əsasən ikiqat eksantrikdir, yəni həm yuxarı, həm aşağı bıçaq şaftlarının eksantrik qolları içərisində dəstəklənir. Bir tənzimləmə dişli vasitəsi ilə sinxron bir dişli şaft tərəfindən idarə olunan, bu şaftlar eksantrikliyi tənzimləmək üçün əks istiqamətlərdə fırlanır, bununla da yuxarı və aşağı bıçaq şaftlarının hündürlüyünü dəyişir.

Tənzimlənən bıçaq şaftının uzunluğu olan alət sahibləri unikal bir xüsusiyyətə malikdir: Sol daşınan çərçivə, bıçaq şaftının sol ucundakı ən xarici cütlüyə yaxınlaşmaq, bıçağın iş uzunluğu və bıçaq şaftının möhkəmliyini artırmaq üçün tənzimlənə bilər. Bu xüsusiyyət sinklənmiş polad sürüşmə maşınlarının həm geniş, həm də nazik zolaqları, həm də dar və qalın zolaqları idarə etməyə imkan verir, beləliklə də geniş və qalın zolaqlar, beləliklə geniş tətbiq olunur. Son tip yelləncək qol bıçağı sahibidir. Onun quruluşu daha sadədir, ilk növbədə nazik zolaqlar üçün uyğunlaşdırır.

Siqnal dönüşümünün müxtəlif metodları

Sinklənmiş polad tərəzi maşınlarıəsasən təbəqə metal emalı üçün istifadə olunur və onların funksiyaları əsasən avtomatlaşdırılmışdır, avadanlıq daxilində idarəetmə sistemini xüsusilə vacibdir. Sinklənmiş polad sürüşmə xətləri, ilk növbədə müxtəlif hərəkətlərə nail olmaq üçün müxtəlif siqnalların çevrilməsindən istifadə edən bir elektro-hidravlik servo nəzarət sistemini istifadə edir. Ancaq bir çox siqnal dönüşüm metodları mövcuddur.

1. Sinklənmiş polad yaramaz xətti üçün yüksək sürətli off-off klapan metodu

. Optimal sürüşmə performansı bıçaqdan və daha əhəmiyyətlisi, bıçaq sahibi konfiqurasiyasından asılıdır. Sinklənmiş polad sürüşmə xətləri, hər biri özünəməxsus xüsusiyyətləri və tətbiq olunan əhatə dairəsi olan müxtəlif bıçaq sahibi konfiqurasiyaları tətbiq edir. Sinklənmiş polad sürüşmə dəzgahı alət sahibləri dörd növdə gəlir: kaydırıcı, eksantrik, tənzimlənən bıçaq şaftı və yelləncək qolu. Sürgülü tip ən erkən və ən çox yayılmış sinklənmiş polad yarıq xətt alət sahiblərindən biridir. Bu tipdə, alt bıçaq şaftının daşınar və sabit çərçivələrə sabitlənir, üst bıçaq şaftı sol və sağ sürgülərdə yerləşir. Bu sürgülər daşınar və sabit çərçivələrin bələdçi relsləri daxilində şaquli hərəkətə imkan verir.

2. Sinklənmiş polad yaramaz xətti üçün rəqəmsal-analog dönüşüm metodu

Rəqəmsal-analog çeviricisi, kompüter tərəfindən yaradılan rəqəmsal siqnalı, bir servo valve və ya proporsional klapanın girişinə tətbiq olunan cərəyanı idarə etmək üçün istifadə olunan analoq miqdarına çevirir. Geribildirim siqnalı, eyni zamanda, rəqəmsal bir konverter tərəfindən rəqəmsal miqdarda çevrilir və sonra siqnal dönüşümünü tamamlayan kompüterə qidalanır.

3. Sinklənmiş polad yarıq xətti üçün Stepper motor metodu

Bir Stepper Motor Controller tərəfindən həyata keçirilən bir dönüşüm metoduna etibar edir. Kompüter tərəfindən rəqəmsal siqnal çıxışı çevirici hallarda paxlalı olaraq daxil edilir. Stepper Motorun fırlanması bucağı bir ötürmə cihazı vasitəsilə bir valve açılışına çevrilir, beləliklə bir rəqəmsal axın klapanızı meydana gətirir. Bundan əlavə, çıxış təzyiqi, rəqəmsal təzyiq klapanızı meydana gətirərək, bu da istədiyiniz effekti əldə edərək çıxış təzyiqinə mütənasibdir.

Sinklənmiş polad sürüşmə maşını üçün gərginlik nəzarətçilərinin əhəmiyyəti

ZərrəSinklənmiş polad yarıq xəttiəsasən təbəqə metal emalı üçün istifadə olunur və onların funksiyaları əsasən avtomatlaşdırılmışdır, avadanlıq daxilində idarəetmə sistemini xüsusilə vacibdir. Sinklənmiş polad sürüşmə xətləri, ilk növbədə müxtəlif hərəkətlərə nail olmaq üçün müxtəlif siqnalların çevrilməsindən istifadə edən bir elektro-hidravlik servo nəzarət sistemini istifadə edir. Ancaq bir çox siqnal dönüşüm metodları mövcuddur.

Bir sinklənmiş bir polad sürüşmə xəttində gərginlik nəzarətçisi, asinxron motorun qiymətləndirilmiş fırçasına uyğun olaraq standart bir sıfırdan olan 10 volt analoq siqnalını bir tork istinadını seçmək üçün bir tezlik çeviricisinə qoşula bilər. Bu, əməliyyat zamanı daimi gərginliyi təmin edir. Gərginlik idarəetmə rejimindədirsə, bir DC motoru, bir AC motor və ya bir servo motoru olub-olmaması, sürət məhdud olmalıdır. Əks təqdirdə, motorun yarandığı tork yük torkunu aşdıqda və qaçdıqda, sürətin maksimal sürətə çatana qədər sürətlənməyə davam etməsinə səbəb olan rotalyon sürətlənməsinə səbəb olur.
