Kingreal Steel Slitter təklif edirSadə rulon yaramaz maşındaha aşağı büdcəsi olan müştərilər üçün. Bu sadə rulon yaramaz xətti, ilk növbədə müştərinin ehtiyaclarına uyğun olaraq dar zolaqlara geniş rulonları sönmək və sonra istehsal xəttinə çevirmək üçün istifadə olunur.

Bu sadə rulon yaramaz maşını daha aşağı dəqiqlik və bobin eni tələbləri olan müştərilərin ehtiyaclarını ödəmək üçün hazırlanmışdır. Kingreal Steel Slitter də sadə rulon yaramaz xəttinin sadələşdirilmiş bir versiyası da təklif edir. Bu sadə rulon sürüşmə maşını, hələ də sadə bir rulon yaramaz xəttinin ehtiyaclarını ödəyərkən avadanlıq tələblərini minimuma endirir.

Həm sadə rulon sürüşmə maşını və standart metal sürüşmə maşını, soyuq yayılmış və isti yayılmış karbon polad, silikon polad, tinplate, paslanmayan poladdan və paslanmayan materiallar və s. Və s.

Sadə kobud çırpma maşınının iş axını

Yükləmə → Decoiling → Çimərlik → Sürüşmə → Dönüş → Güzəşt → Yumruğun → Sürüşmə

Sadə rulon yaramaz xəttinin parametrləri

Model	Material qalınlığı (mm)	Material genişliyi (mm)	Zolaqların sayı	Sürətlə	Kobudluq	Rəy
Model 1	0.1-1	80-350	8-30	50-100	3	Texniki parametrlər və avadanlıqların konfiqurasiyası müştəri ehtiyaclarına görə müəyyən edilə bilər
Model 2	0.2-2	80-350	6-30	50-150	3
Model 3	0.2-2	80-450	6-30	50-150	5
Model 4	0.2-2	80-650	6-30	50-150	7
Model 5	0.2-2	80-800	6-30	50-150	7
Model 6	0.1-1	500-1300	12-30	50-200	7/15
Model 7	0.3-2	500-1600	12-30	50-200	7/15
Model 8	0.3-3	500-1600	8-30	50-180	15
Model 9	0.3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

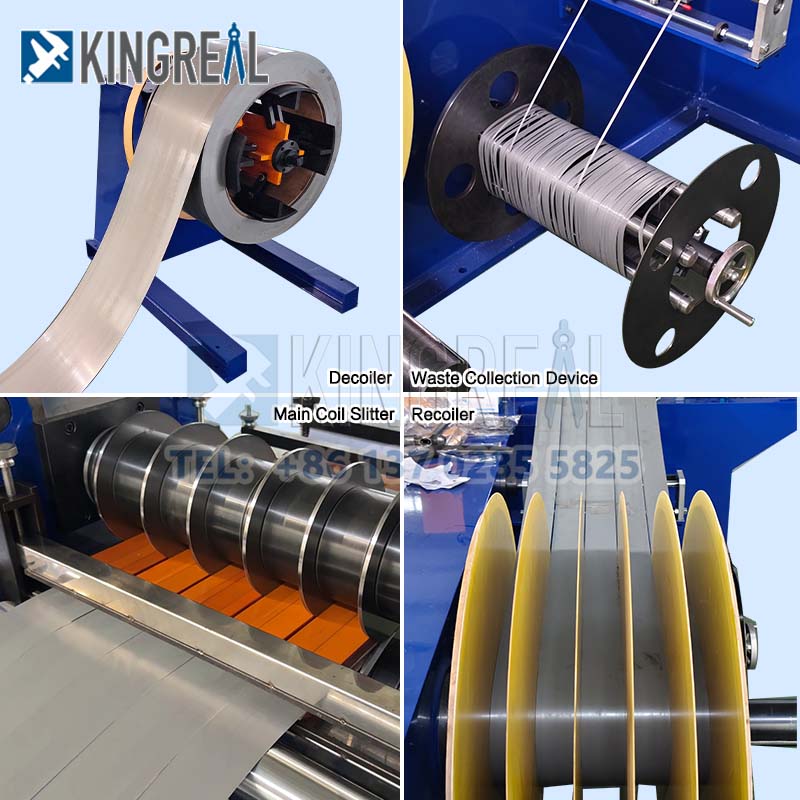

Sadə kobud dilim xəttinin əsas komponentləri

a. Sadə rulon sürüşmə maşını üçün hidravlik coil yükləmə arabası

1. Əsas komponentlər: qaynaqlı polad quruluş, hərəkət edən təkərlər, dörd bələdçi sütunu, sürücü şaftı və s.

2. Maksimum yük: 10 ton, 1.1 kVt tsikloid pinwheel motor, səyahət sürəti 6 m / dəq.

3. Hidravlik sürücü: 500 mm olan maksimum vuruşla 10 tondan yuxarı və aşağı, bobinləri qaldıra bilər. Hidravlik silindr: FA-φ125 mm (bir dəst).

b. Sadə rulon yaramaz xətti üçün hidrolik dekoler

1) Əsas komponentlər: Qaynaqlanmış polad quruluş, dörd tağlı bıçaq, paz şəkilli sürüşmə bazası, mandrel, yan plitələr, yataklar, oturacaq, pnevmatik disk əyləc və s.

2) Genişləndirmə və geri çəkilmə aralığı: φ460 mm φ520 mm × 850 mm.

3) Maksimum yük: 10 ton.

4) Hidravlik sürücü: genişlənmə və geri çəkilmə, push-çəkmə hidravlik silindrlər tərəfindən həyata keçirilir; Hidravlik silindrlər: FA-φ200 mm (1 dəst)

5) Motor Gücü: 4.0 kw kw sikloidal pinwheel motor + inverter, zəncirvari yandırın

6) Roller düyməsini basın: 1.1 kw kw sikloidal pinwheel motor

c. Sadə rulon sürüşmə maşını üçün hidravlik dəstək qolu

Məqsəd: Əsas Decoiler qolunu dəstəkləyir və REEL-in fırlanan ətalətini artırır.

Bir qolu quruluş, hidravlik silindr qaldırır və aşağı salır.

Unudulma zamanı dəstək qolu dekoler qolunu dəstəkləmək üçün yüksəlir; Yükləmə zamanı dəstək qolu enir.

d. Peeler, mətbuat roller, sadə rulon yaramaz xətti üçün hidrolik shear

Əsas quruluş: Qaynaqlanmış polad boşqab

Mətbuat Roller: φ250 × 1050mm, sorunsuz boru, poliuretan rezin örtüyü, dəyişən tezlik sürücüsü olan 18.5 kVt şərti motor

Hidravlik Shear: Qaynaqlanmış polad boşqab çərçivəsi, tökmə polad bıçaq bazası

Kəsici: Dörd tərəfli bıçaq, material: CR12mov, sərtlik: 60 × 1

Hidravlik sürücüsü: hidravlik silindr: Fa-φ100mm, 2 dəst

e. Sadə rulon çırpma maşını üçün loop və körpü

Əsas quruluş: Qaynaqlanmış polad boşqab

Hidravlik sürücüsü: CA-φ80mm, 1 dəst hidravlik silindrlər körpü yetişdirilməsini və endirilməsinə nəzarət edir

f. Sadə rulon yaramaz xətti üçün əl yan təlimatları

1. Əsas komponentlər: Polad boşqab, mətbuat rulonu, poliuretan rezin təkər, vida əli, elektrik tənzimlənməsi və s.

2. Yan Bələdçi Rollers: Material: CR12MOV, yüksək temperaturlu suyu və temperaturlu, hürcü, hürrək 580-620, hər tərəfdə 2 rulon

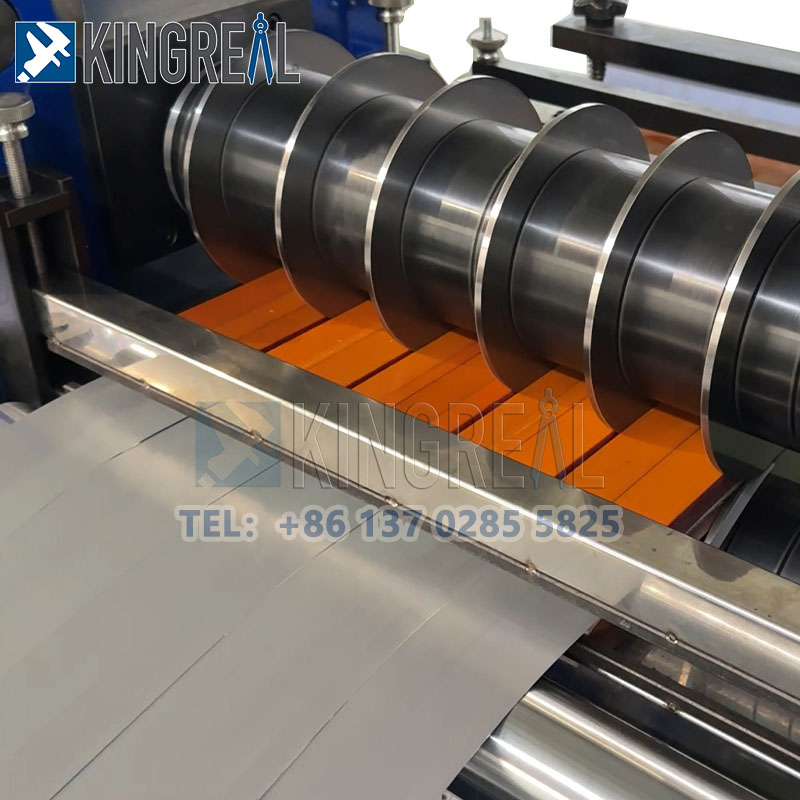

g. Sadə rulon yaramaz xətti üçün sürüşmə maşını

1. Əsas komponentlər: Polad boşqab quruluşu, tökmə bazası, sinxron sürət qutusu, qaldırma mexanizmi, debriyaj mufting, universal birgə və s.

2. kəsici şaft: 40cr, φ140 x 1050mm, t-yuvası 28mm, orta tezlikli söndürmə və temperating, torpaq, sərt xrom 16mm.

3. Kəsici xarici diametr: φ280mm (Alıcı təqdim olunur)

4. Fikirləşən metod: qoz-fındıq ilə kəsici kilidləmə

5. Ağac zolaqlarını düzəltmək üçün bir tənzimləmə mötərizəsi dəsti

6. Yan panellər Elektrik, kəsici mil lift və aşağı elektrik sinxron şəkildə hərəkət edir

7. Çəpən motor: 45 kw ac motor + inverter

h. H. Sadə kobud çırpma maşını üçün ayrıca sürüşmə küləyi

Əsas komponentlər: Qaynaqlanmış polad boşqab quruluşu, bələdçi rulonları

İkitərəfli qırıntılar, teleskopik mexanizm, avtomatik axıdma, AC Motor + inverter sürücüsü

Mən. Sadə kobud çırpma xətti üçün döngə çuxuru və körpü

Əsas çərçivə: qaynaqlı polad boşqab quruluşu

Hidravlik sürücüsü: hidravlik silindr, körpü qaldırma və aşağı: CA-φ80mm (1 dəst)

j. Sadə rulon yaramaz maşın üçün boşqab gərginlik stansiyası

Əsas quruluş: Polad boşqab, ayıran rulon, pu kauçuk

Gərginlik yastığı: Yun örtülmüşdür

Roller: φ500mm, pu rezinlə örtülmüşdür

Hidravlik sürücü: boşqabın qaldırılması və endirilməsini nəzarət edir; Hidravlik silindr: FA-φ100mm (2 dəst)

k. Hidravlik coverer, sadə rulon yaramaz xətti üçün hidravlik ejektor

Əsas komponentlər, dörd polad plitələr, dörd polad plitələr, paz şəkilli sürüşmə bazası, mandrel, yan plitələr, rulmanlar, push-çəkmə hidravlik silindr, sürət qutuları, hidravlik ejektor, pnevmatik əyləc və s.

Yarımçıq diametrli diapazon: φ480mm - φ508mm × 850mm

Push-Pull Hidravlik Silindr: FA-φ150mm

Maksimum yük tutumu: 10 ton

75kw AC Motor + inverter

Ø80mm Press qolu, hidravlik olaraq qaldırıla bilər

l. Sadə rulon sürüşmə maşını üçün hidravlik dəstək qolu

Məqsəd: Əsas coverer qolunu dəstəkləyir və coilerin fırlanma ətalətini artırır.

Bir qolu quruluş, hidravlik olaraq qaldırıla bilər

Çalışarkən, dəstək qolu, coiler qolunu dəstəkləmək üçün yuxarı qaldırır; Yükləmə zamanı dəstək qolu aşağıya doğru qaldırır.

m. Sadə rulon yaramaz xətti üçün hidravlik boşaltma səbəti

1) Əsas komponentlər: qaynaqlı polad quruluş, səyahət təkərləri, dörd bələdçi sütunu, sürücü şaftı və s.

2) Maksimum yük tutumu: 10 ton, 1.1kw sikloidal pinwheel motor, səyahət sürəti: 6 m / dəq.

3) Hidravlik sürücü: 500 mm olan maksimum vuruşla 10 tona qədər bobinləri qaldırmağa qadirdir. Hidravlik silindr: Fa-φ125mm, bir dəst.

Sadə rulon yarıq maşını üçün n.hydraulic sistem

Əsas komponentlər: 300 kq qaynaqlı polad nömrəli yağ tankı, müxtəlif hidravlik klapan və neft dövrə lövhələri.

Hidravlik sürücülük gücü: E-Class 11 KVT, 30 ML yerdəyişmə, normal təzyiq: 70 kq / sm², maksimum təzyiq: 140 kq / sm².

o. Sadə rulon yaramaz xətti üçün elektrik nəzarət sistemi

1) Bir əsas nəzarət konsolu və iki köməkçi idarəetmə şkafları robon yükləmə və boşaltmağı asanlaşdırır.

2) Elektrik təchizatı: üç faza 380v ± 10%, 50hz ± 1hz

3) Əsas komponentlər və tətbiqlər: Bütün xətt əsas idarəetmə konsolundan, recoiler üçün köməkçi bir idarəetmə konsolundan ibarətdir, recoiler üçün köməkçi idarəetmə konsolu və elektrik nəzarət şkafıdır. Bütün sadə rulon yaramaz xətti mərkəzləşdirilmiş idarəetmədən istifadə edir. Əsas idarəetmə konsolu rəqəmsal ekran, yüksək və aşağı sürətlə sürətli tənzimləmə, əl ilə qidalanma, davamlı çırpıntı və səhv siqnalizasiya funksiyaları edir. Bütün komponentlər idxal olunur və ya tanınmış yerli markalardan. Toxunma ekranı idarəetmə sistemi sürət və digər parametrlərin qurulmasını və tənzimlənməsini asanlaşdırır. Əl ilə, dayanan tək və avtomatik rejimlər arasında asanlıqla keçə bilər və hər bir komponentin hər bir komponentin iş vəziyyətini istənilən vaxtda işləməyə nəzarət edə bilərSadə rulon yarıq xətti.
