Light Gauge Uzunluğu xəttinə kəsildiƏvvəlcədən qurulmuş uzunluqlara incə metal boilləri düzəltmək və kəsməkdir. Uzunluq xəttinə kəsilmiş bu işıq ölçüsü metal emalı sənayesində, xüsusən də soyuq yayılmış karbon polad, paslanmayan poladdan və əlvan metalların dəqiq kəsilməsi üçün geniş istifadə olunur.

Bu məqalə əsas quruluşun, proses axınının, əsas texniki parametrlərin və işıq ölçüsünün əsas üstünlüklərini, bu yüksək səmərəli emal avadanlıqları haqqında daha dərin bir anlayış təmin edən işıq ölçüsünün əsas üstünlüklərini və əsas üstünlüklərini təmin edəcəkdir.

Light Gauge'nin komponentləri uzunluğu xəttinə kəsildi

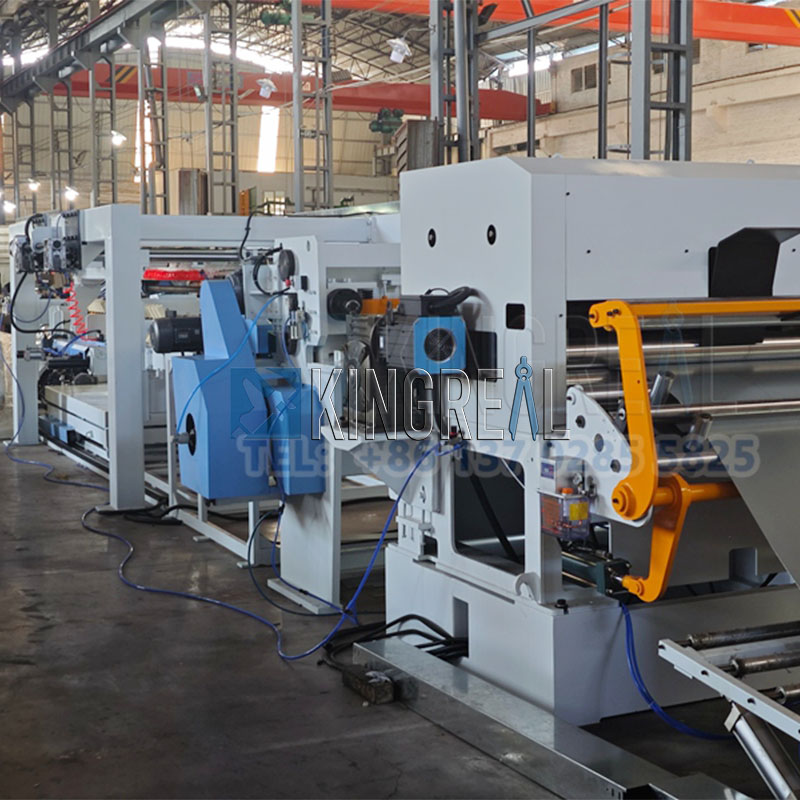

A Light Gauge Uzunluğu Maşın kəsildiAdətən səmərəli və dəqiq işlənməyə nail olmaq üçün birlikdə işləyən bir çox hissədən ibarətdir. Aşağıdakılar uzunluğu xəttə qədər yüngül bir cihazın əsas komponentləridir:

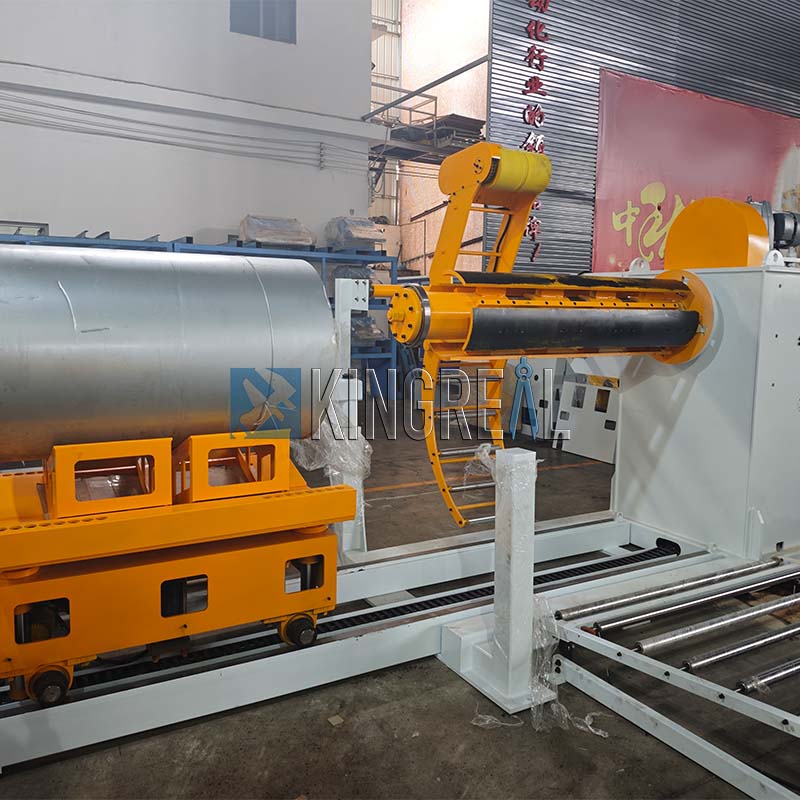

Light Gauge üçün trolley yükləmə. Uzunluğu xəttinə kəsilmişdir: saxlama sahəsindən olan metal bobinlər decoilerə nəqliyyat.

Light Gauge üçün Decoiler, uzunluğu xəttinə kəsilmişdir: sonrakı emal üçün metal boilləri açır.

Yastıq cihazını uzunluğu xəttinə kəsdirmək üçün pad mətbuatı: Bazarların emal zamanı sabit qalmasını təmin edir.

Yüngül cihaz üçün düzəldmə qurğusu. Uzunluğu xəttinə kəsilmişdir: hər hansı bir əyilmə aradan qaldırılması və sonrakı emal zamanı dəqiqliyi təmin etmək üçün rulonların səviyyəsi. Müştəri ehtiyaclarından asılı olaraq altı mərhələli, dörd mərhələli və ya iki mərhələli səviyyəli bir vahid mövcuddur.

Daşınan körpü, bələdçi və düzəliş cihazı və ölçmə mexanizmi: bələdçi və bükülmüş təbəqəni, qırxma prosesi zamanı düzgün vəziyyətdə qalmasını təmin edir.

Yüngül cihaz üçün laminasiya cihazı Uzunluğu xətti ilə kəsilmişdir: İsteğe bağlı, təbəqə səthinə qoruyucu bir film tətbiq edir.

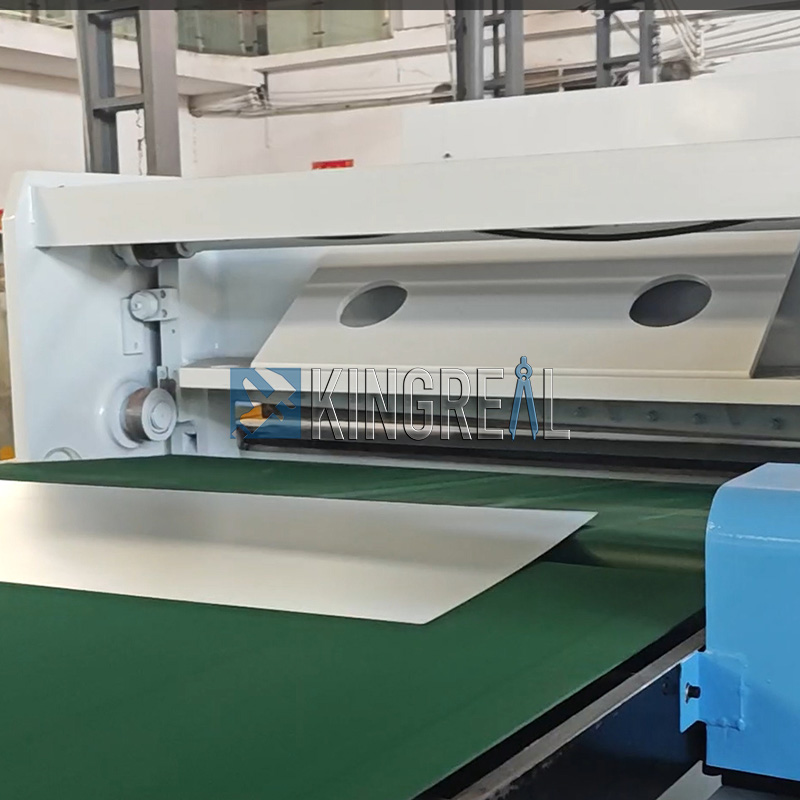

Yüngül cihaz üçün kəsilmiş maşın, uzunluğu maşına kəsilmiş maşın: düzəldilmiş örtülmüş təbəqəni əvvəlcədən müəyyən edilmiş uzunluğundakı vərəqlərə çevirin. Qırxma maşınları ya mexaniki, ya da hidravlik ola bilər, müxtəlif materiallara və qalınlıqlara uyğunlaşdırıla bilər.

Light Gauge üçün konveyer masa, uzunluğu maşına qədər: Sheared vərəqləri növbəti prosesə aparır.

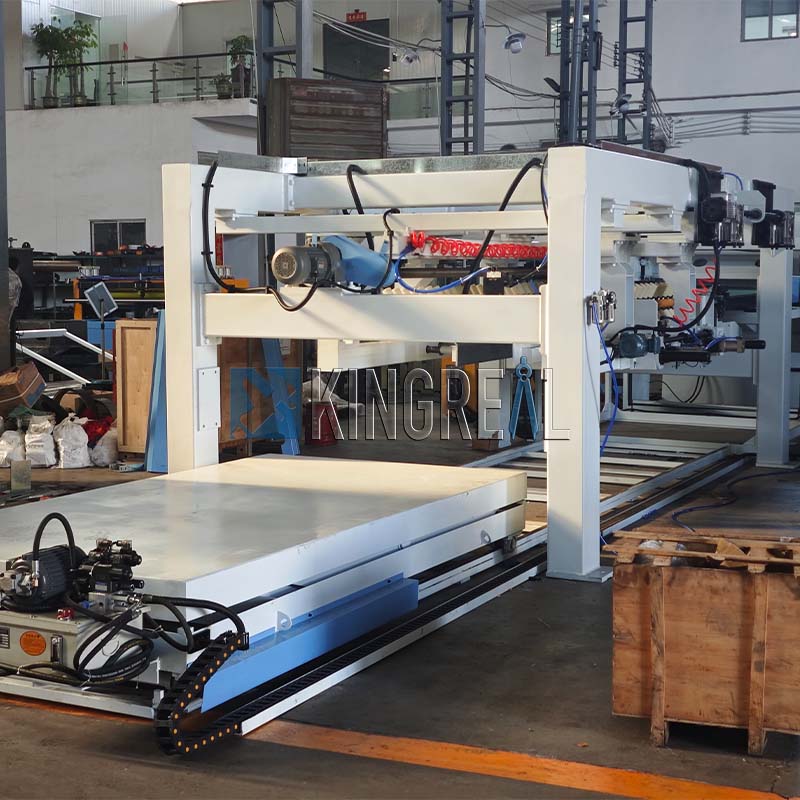

Pnevmatik yığma çarxı, hidrolik qaldırıcı platforma və konveyer rulon cədvəli: Bu qurğular, səmərəliliyi artıran, yığma və nəqliyyat avtomatlaşdırır.

Hidravlik və Elektrik İdarəetmə Sistemləri: Bütün komponentlərin əlaqələndirilmiş əməliyyatını təmin edən bütün istehsal xəttini gücləndirin və nəzarət edin.

Bütün komponentlər, yüksək səviyyədə avtomatlaşdırma və etibarlılığı təmin edən plc-idarəlidir.

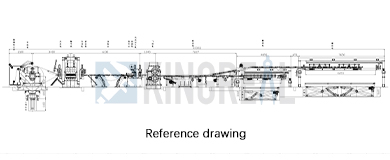

İşıq ölçüsünün iş axını uzunluğu maşına kəsildi

Cover Lifer ---- Çırılan Roller + Pinch rulonu

İşıq ölçüsünün texniki parametrləri uzunluğu maşına kəsildi

Material	CR, sinklənmiş, rəngli örtülmüş polad, paslanmayan polad
Qalınlıq	0.2-2mm / 0.3-3.2mm
Eni	1250/1100/1500/1100/1200/200mm
Kobudluq	10/5/20t
Bobin I.D.	508 mm
Kəsmə uzunluğu	500-4000mm; 500-6000mm
İş sürəti	0 ~ 120 m / dəq (orta sürət 0 ~ 60m / dəq)

Uzunluq maşınının kəsilmiş yüngül ölçülməsinin üstünlükləri

Uzunluğu xəttinə yüksək avtomatik işıq ölçən kəsilmiş

BuLight Gauge Uzunluğu Maşın kəsildiTamamilə avtomatlaşdırılmış idarəetmə üçün bir PLC sistemindən istifadə edir. Bu sistem yalnız müxtəlif komponentlərin əlaqələndirilmiş əməliyyatını əlaqələndirmir, eyni zamanda bütün istehsal proseslərinin real vaxt rejimində monitorinqi təmin edir. PLC, bütün işıq ölçüsünün uzunluğunda kəsilmiş, bütün işıq ölçülərinin optimal işləməsini təmin edən avadanlıq parametrlərini avtomatik olaraq tənzimləyir. Bundan əlavə, sistem sürətli bir parametr sıfırlama funksiyasını dəstəkləyir, dəyişən emal tələblərinə və istehsal şəraitinə çevik şəkildə uyğunlaşdırır, işıq ölçüsünün uzunluğu maşınının kəsilməsini əhəmiyyətli dərəcədə artırır.

Yüngül ölçmə üçün avtomatik ölçmə sistemi uzunluğu xəttə

Yüksək dəqiqlikli avtomatik ölçmə cihazı ilə təchiz olunmuşdur, sistem, hər bir məhsulun proses standartlarına cavab verməsini təmin edərək, real vaxtda kəsmə uzunluğu və istehsal miqdarını göstərir. İnteqrasiya edilmiş sensorlar və bir məlumat emal bölməsindən istifadə edən sistem, bu sayda milisaniyədə ölçülü yoxlamaları tamamlayır və bu məlumatları yenidən PLC nəzarət sisteminə bəsləyir.

Bu qapalı döngə İdarəetmə rejimi, işlənmiş məlumatlara əsasən ölçülmüş məlumatlara əsaslanaraq emal parametrlərini dinamik şəkildə tənzimləmək, ± 0.1mm və məhsul tutarlılığını əhəmiyyətli dərəcədə yaxşılaşdırmağı təmin etmək üçün işıqlandırma parametrlərini dinamik şəkildə tənzimləmək imkanı verir.

Yüngül ölçü cihazları üçün birdən çox təhlükəsizlik qorunması

Təcili bir dayandırma cihazının və ağıllı bir siqnalizasiya sisteminin ikiqat qorunması mexanizmi ilə təchiz olunmuşdur. Təhlükəsizlik dövrəsi, real vaxt statusu monitorinqi üçün PLC-dən istifadə edir.

Bir anormal bir siqnal aşkar edilərsə, sistem 0,5 saniyə ərzində qoruyucu funksiyaya təsir edir, təsirli bir şəkildə qarşısını alırLight Gauge Uzunluğu Maşın kəsildiZərər və şəxsi zədə.

Səsli və vizual siqnalizasiya sistemi, eyni zamanda operatorların problemin mənbəyini tez bir zamanda tapmağa və orta günah cavab müddətini 40% azaltmağa kömək edən günah yerini göstərir.

Servo Yüngül ölçmə üçün qidalanma uzunluğu xəttinə kəsilir

Qapalı döngələrin aşkarlanması texnologiyası olan bir servo idarəedici bir qidalanma sistemi ± 0.05mm mövqeyi dəqiqliyini əldə edir. Servo motoru, əvvəlcədən qurulmuş dəyərlə müqayisə və kompensasiya edən qidalanma mövqeyi ilə bağlı real vaxt rəyini təmin etmək üçün bir kodlayıcıdan istifadə edir.

Ənənəvi hidravlik qidalanma metodları ilə müqayisədə, Servo sisteminin cavab sürəti 60% daha sürətlidir və maddi qalınlığından qəfil dəyişikliklər üçün uyğunlaşmanı yüksək səviyyədə, kiçik toplu istehsal üçün ideal hala gətirərək adaptiv tənzimləməni dəstəkləyir.

Light Gauge üçün qaynaq istilik müalicəsi Uzunluq maşını

Bütün polad quruluşu qaynaqları böyük bir temperting sobasında stresdən azadlıq müalicəsinə məruz qalır. Bu proses qalıq qaynaq stressini təsirli şəkildə azaldır və avadanlıq həyatını 30% -dən çox uzadır. Təmizlənməmiş qaynaqlar alternativ yüklər altında yorğunluq krekinqinə meyllidir. Daimi bir temperaturda 580 ° C ± 10 ° C-də tempering, metal lattice, uzunmüddətli əməliyyat sabitliyini təmin edən HRC22-26 aralığında ideal sərtliyi qoruyur.

Uzunluq xətti kəsilmiş yüngül ölçmə üçün yüksək səmərəli qırxma

Optimallaşdırılmış qabaqcıl dizaynla birləşdirilmiş patentli hidravlik sistemi, dəqiqədə 25 kəsikdən yüksək sürətli bir kəsmə sürətinə çatır. Xüsusi ərinti bıçaqları adi materiallardan üç dəfə və 0,02mm / m və ya daha az bir kəsik olan bir xidmət həyatı var. Praktik tətbiqlər bu texnologiyanın enerji istehlakını 15% azaldılması zamanı 45% -ə qədər olan bu texnologiyanın 45% artırdığını göstərdi. İsteğe bağlı bir avtomatik yağlama sistemi, alət geyimi daha da azaldır.
