Paslanmayan poladdan kəsilmiş uzunluq maşınıMüasir istehsal sənayesində əvəzolunmaz və vacib bir avadanlıqdır.
Çox dəqiqlik komponentlərinin əlaqələndirilmiş işi vasitəsilə paslanmayan poladlı boillərin səmərəli və dəqiq kəsilməsini həyata keçirir.
Bu maddədə, Kingeal Steel Slitter, paslanmayan poladdan kəsilmiş əsas komponentləri sizinlə uzunluqlu şəkildə müzakirə edəcək, iş prosesini təhlil edəcək və paslanmayan poladdan kəsilmiş funksiyanı və əhəmiyyətini daha yaxşı başa düşməyinizə kömək edəcəkdir.

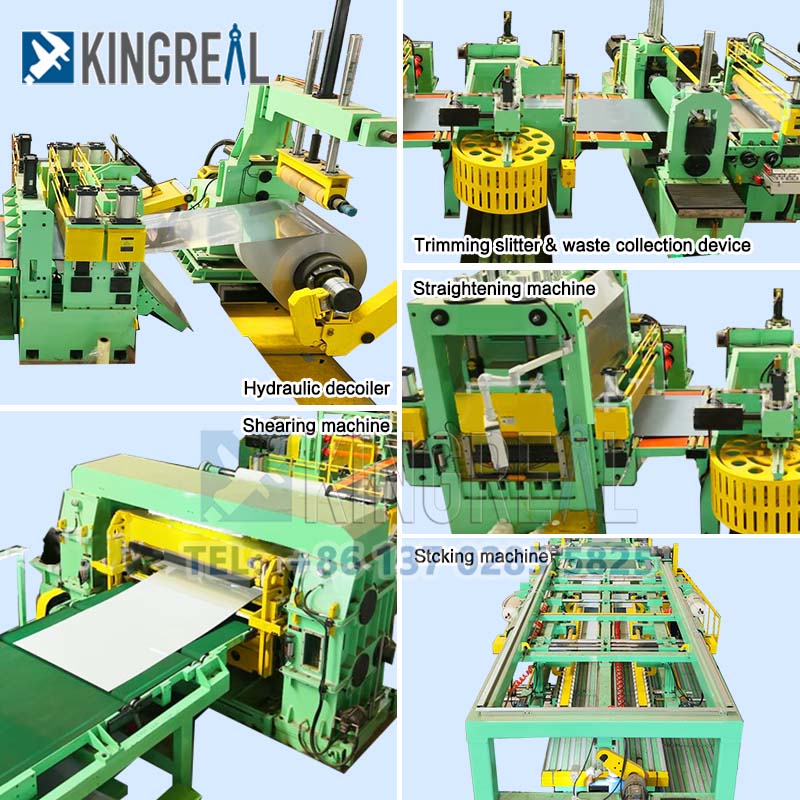

İş prosesindəPaslanmayan poladdan kəsilmiş uzunluq maşını, Xammal işləmə sistemi ilk vacib addımdır. Əsasən decoiler, düzəldici maşın və mərkəzləşdirmə cihazından ibarətdir.
1.1 Paslanmayan poladdan kəsilmiş uzunluq xətti üçün dekoler
Decoiler ümumiyyətlə Cantilever tipinə və cüt konus baş quruluşuna bölünür. Keçmiş kiçik rulonlar üçün uygundur, ikincisi daha böyük və daha ağır bobinlər üçün daha uyğundur. Yıxılmanın tənzimlənməsi, müxtəlif istehsal ehtiyaclarına uyğunlaşmaq üçün paslanmayan poladdan kəsilmiş paslanmayan poladdan kəsilmişdir.
Eyni zamanda, hidravlik gərginlik sistemi və bələdçi cihazı, qeyri-bərabər gərginlik səbəb olan maddi sapmanın qarşısını almaq üçün, materialın sabitliyini təmin edir.
1.2 Düzləşdirmə və mərkəzləşdirmə cihazı
Düzəltmə maşını, paslanmayan poladdan kəsilmiş uzunluğu maşınının əvəzolunmaz hissəsidir. Onun çox rulonlu quruluşu (adətən 5-11 rulon), düzüllüyün dəqiqliyinin ≤0.5mm / m-ə çatdığını təmin edərək, dalğanın deformasiyasını effektiv şəkildə aradan qaldıra bilər.
Mərkəzləşdirmə cihazı, şeridin yanal mövqeyini real vaxt rejimində tənzimləmək üçün fotoelektrik sensorlar və hidravlik düzəliş silindrlərindən istifadə edir, bununla da sonrakı proseslərin dəqiq yerləşdirilməsini təmin edir.
Core funksiyasıPaslanmayan polad uzunluğu xətti kəsilirQazanma emalı, buna görə qidalanma və ölçmə sistemi və kəsişən maşın qrupu əsas hissələridir.
2.1 Paslanmayan poladdan kəsilmiş uzunluğu üçün qidalanma və ölçmə sistemi
Qidalanma roller qrupu aktiv rulon və idarə olunan bir rulondan ibarətdir və materialın qidalanma prosesi zamanı sürüşməməsini təmin etmək üçün səthi aşınmaya davamlı rezinlə örtülmüşdür.
Servo motoru tərəfindən idarə olunan, qidalanma dəqiqliyi ± 0.1mm-ə çata bilər və 500-6000 mm sabit uzunluğun qidalanması əldə edilə bilər. Sabit uzunluqlu baffle bir top vida və xətti bələdçi quruluşunu qəbul edir və mövqe elektriklə tənzimlənir və qidalanma uzunluğunun düzgünlüyünü təmin etmək üçün bir kodlayıcı ilə bir kodlayıcı ilə qurulur.

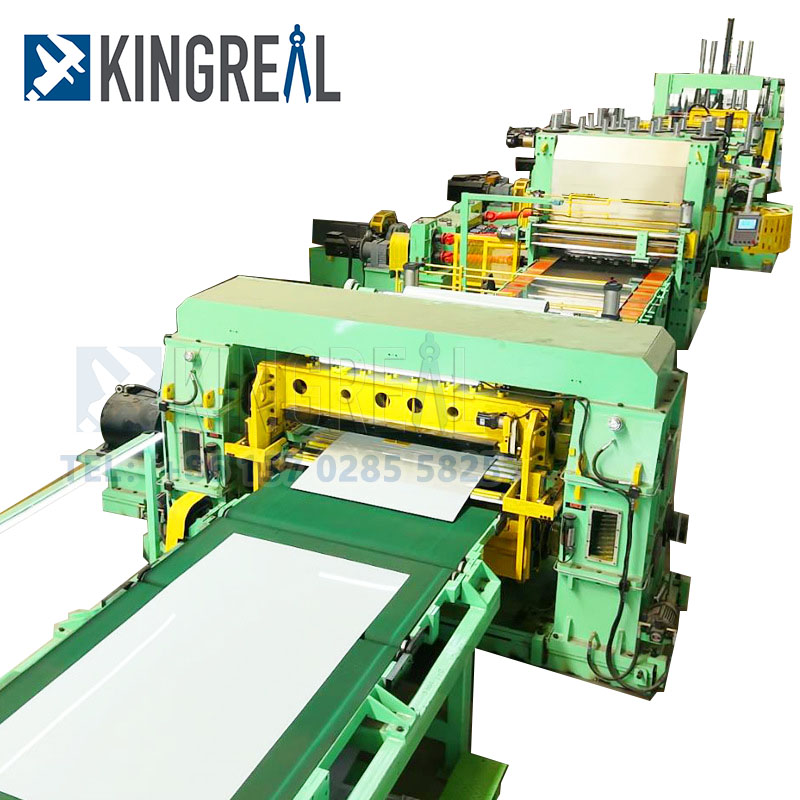

2.2 Paslanmayan poladdan kəsilmiş uzunluğu maşına kəsilmək üçün çarpaz kəsmə vahidi
Çarpaz kəsmə bölməsi paslanmayan poladdan kəsilmiş shearing prosesinin əsaslı xəttinə qədər uzunluğu.
Üst bir bıçaq şaftından, aşağı bıçaq şaftından və hidravlik presləmə cihazı ibarətdir. Bıçaq materialı, ümumiyyətlə, HRC58-62 sərtliyi olan CR12MOV-dir.
Qırışın sürəti 10-60 dəfə / dəqiqəyə çata bilər və bu, plitələri 0,1-6 mm olan plitələr emal edə bilər. GAP tənzimləmə mexanizmi, qırxma keyfiyyətinin yüksək standartlarını təmin etmək üçün bıçaq boşluğunun əl ilə və ya elektrik tənzimlənməsinə imkan verir.
 |
 |
İşindəPaslanmayan poladdan kəsilmiş uzunluq maşını, tullantıların işlənməsi bitmiş məhsul yığımı qədər vacibdir.
3.1 Tullantıların qırxılması və toplanması
EDGE WIAE SHEAR, kənar tullantıları 50-100 mm kiçik seqmentlərə kəsib, tullantı konveyer kəməri vasitəsilə çip toplama qutusuna göndərə bilən shearing bölməsinin hər iki tərəfində quraşdırılmış bir cihazdır.
Bundan əlavə, crusher (isteğe bağlı) qalın boşqab tullantılarında ikincil sarsıdıcı ifa edir və hissəcik ölçüsü sonrakı geri çevrilmə üçün ≤100mm-də idarə olunur.

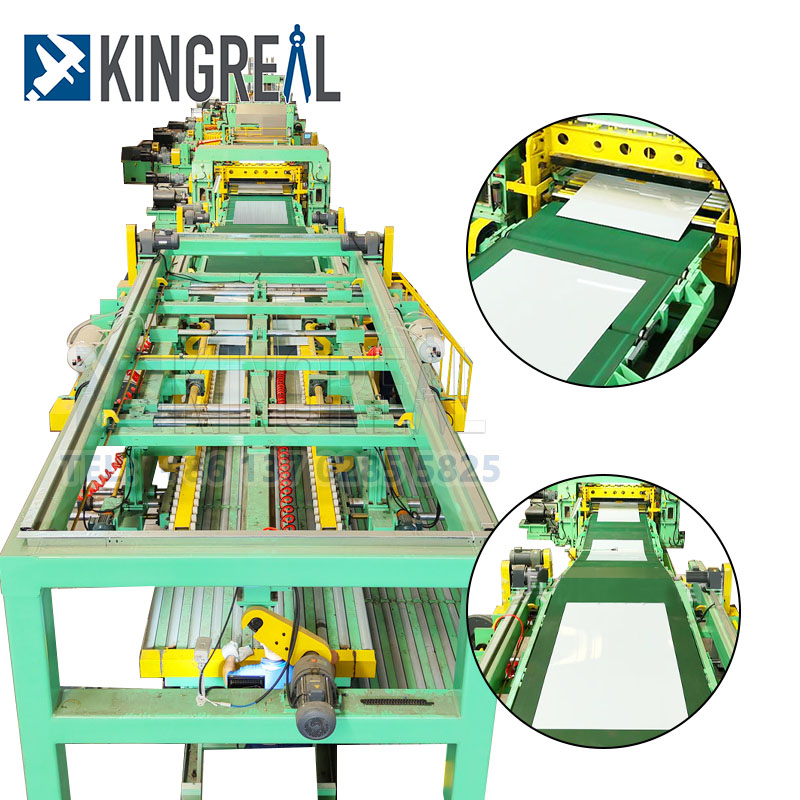

3.2 Paslanmayan poladdan kəsilmiş cihazın uzunluğu xəttinə yığılması
Stacking cihazı hazır məhsulların effektiv idarə olunmasını təmin edir. Konveyerin sürəti 0,5-2 m-ə qədər tənzimlənir və səthdəki sürüşmə əleyhinə rezin təbəqəsi bitmiş məhsulun sürüşməsindən mane olur.
Yığma mexanizmi, qaldırma platformasından, təkan plitəsi və bir çox qat dəsti (hündürlüyü ≤1.5m) avtomatik olaraq yığa bilən və hazır məhsulların standartlaşdırılmış yığılmasını təmin etmək üçün çəki sensoru ilə təchiz olunmuşdur.
Hidravlik sistem və elektrik nəzarət sistemi, səmərəli və sabit işləməyi təmin etmək üçün güc mənbələridirPaslanmayan poladdan kəsilmiş uzunluq maşını.
4.1 paslanmayan poladdan kəsilmiş hidravlik sistem uzunluğu xətti
Hidravlik sistemin güc vahidi hidravlik nasos, yağlı bir tank və soyuducu olan bir soyuducudan, əxlaqsız gərginlik, aktual cihaz və s.
Hidravlik nasosun (dişli pompası və ya bir guisai nasosu kimi) seçimi hidravlik sistemin axın sürətinə (20-100L / dəq) təsir göstərir, neft tankının (500-2000L) gücü sistemin sabitliyinə təsir göstərir.
Hidravlik silindrlər və proporsional klapan kimi aktuatorların əməkdaşlığı hərəkətin dəqiq nəzarəti həyata keçirir.
4.2 Paslanmayan poladdan kəsilmiş elektrik nəzarət sistemi
Elektrik idarəetmə sistemi ümumiyyətlə Siemens və ya Mitsubishi markası, inteqrasiya edilmiş servo sürücüsü, tezlik çeviricisi və insan maşın interfeysi (HMD), proses parametrlərini təyin edə və paslanmayan poladdan kəsilmiş iş statusunu real vaxt rejimində izləyə bilər.
Sensor şəbəkəsinə kodlayıcılar, gərginlik sensorları və fotoelektrik açarları, paslanmayan poladdan kəsilmiş paslanmayan poladdan kəsilmiş avtomatik işləməyi təmin etmək üçün qapalı-döngə kontrolu meydana gətirir.
Əsas komponentlərə əlavə olaraqPaslanmayan poladdan kəsilmiş uzunluq maşınıİstehsal səmərəliliyini və təhlükəsizliyini yaxşılaşdırmaq üçün müxtəlif köməkçi cihazlarla da təchiz edilmişdir.
5.1 Paslanmayan poladdan kəsilmiş toz çıxarılması sistemi
Tozun aradan qaldırılması sistemi, məhsulun təmizlənməsi və ya məhsulun çirklənməsinin qarşısını almaq üçün vakuum təmizləyicisi və ya üfleyicinin səthindən zibil çıxarır, bununla da məhsulun keyfiyyətini və görünüşünü yaxşılaşdırır.
5.2 Yastıqlı poladdan kəsilmiş təhlükəsizlikdən qorunma cihazı
Təhlükəsizlik Mühafizə cihazları, operatorların təhlükəsizliyini təmin etmək üçün vacib tədbirlər, o cümlədən təcili yardım düymələri, təhlükəsizlik işığı pərdələri, qoruyucu örtüklər və s.
5.3 Uzunluq maşınına qədər paslanmayan poladdan hazırlanmış yağlama sistemi
Yağlama sistemi, aşınmasını azaltmaq və paslanmayan poladdan kəsilmiş poladdan kəsilmiş xidmət həyatını artırmaq üçün bələdçi relsləri, qurğuşun vintləri və digər komponentləri yükləmək üçün avtomatik neft tədarük cihazından istifadə edir.
 |
 |
Əsas komponentlərinin dəqiq dizaynı və səmərəli işlənməsiPaslanmayan polad uzunluğu xətti kəsilirpaslanmayan poladlı bobinlərin dəqiq kəsilməsinə nail olmaq üçün əsasdır.
Xammal emalı, tullantı emalı, tullantıların emalı, tullantı emalı, hidravlik və elektrik nəzarətində və köməkçi cihazların uzunluğu maşınının kəsilməsinin yalnız istehsal sənayesində mühüm rol oynadığını, təhlükəsizliyin yaxşılaşdırılması və xərclərin azaldılması üçün müsbət töhfələrin olduğunu görə bilərik.
Gələcək inkişafda, paslanmayan poladdan kəsilmiş texnologiya, uzunluğu və kəşfiyyat və avtomatlaşdırma meylinin tətbiq sahələrinin genişlənməsini daha da inkişaf etdirəcəkdir.
Ümid edirəm bu məqalə paslanmayan poladdan kəsilmiş əsas komponentləri uzunluğu maşına və müasir istehsalda əhəmiyyəti barədə daha dərin bir anlayışa kömək edə bilər.
