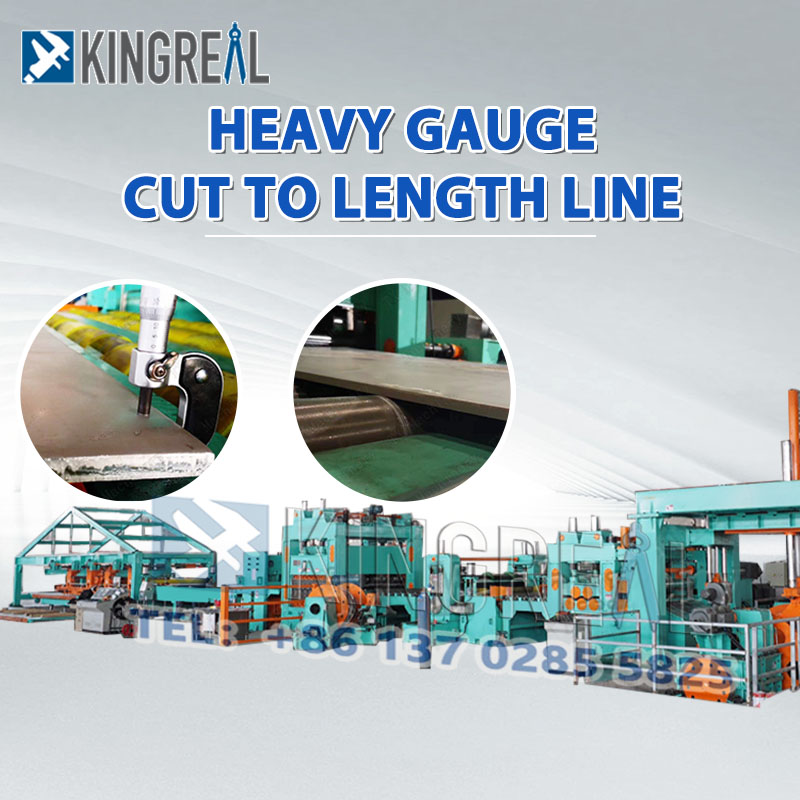

KINGREAL, bobin qalınlığını 6-20MM, bobin çəkisi 30 Tona qədər və daha çox emal edə bilən Ağır Ölçmə Uzunluğa Kəsilmiş Xətt İstehsalçılarından biridir. Uzunluq Xəttinə Kəsilmiş Ağır Ölçü - 2024 KINGREAL
Uzunluğa Kəsmə Xətti - 2024 KINGREAL həm uzunluğa kəsmə xəttini, həm uzunluğa qədər yüksək sürətli kəsmə maşını, həm sadə uzunluğa kəsmə xəttini və həm də isti haddelenmiş poladın uzunluğuna qədər dəqiq kəsə bilən bu ağır ölçmə maşını təmin edə bilər. , soyuq haddelenmiş polad, paslanmayan polad, silikon polad və tam avtomatlaşdırılmış istehsal prosesi üçün avtomatik yığma qurğusu olan digər metal rulonlar.
Yüksək gücü, yaxşı möhkəmliyi, asan emal və formalaşdırma və yaxşı qaynaq qabiliyyəti sayəsində qalın təbəqə metal rulon müxtəlif sənaye sahələrinin ehtiyaclarını ödəmək üçün müxtəlif sənaye sahələrində geniş istifadə olunur. Uzunluğa Kəsilmiş Ağır Ölçmə Xəttinə tələbat artır, avadanlığın daha yüksək tələbləri üçün qalın təbəqə metal rulonun emalı, açılan avadanlığın hamarlanmasından kəsilməsinə və yığılmasına qədər. Daşıyıcı diapazon üçün tələblər təbəqə metalın digər qalınlıqlarına nisbətən daha yüksəkdir.
KINGREAL Heavy Gauge Cut To Length Line, qalınlığı 6-20MM-ə qədər diapazonda olan rulonları açıcı, düzəldici, ölçmə, uzunluğa kəsmə maşını və yığma ilə emal etmək üçün xüsusi olaraq hazırlanmışdır.
ad |
Detal |
Xammal |
Q235 HR |
Vərəq qalınlığı |
5.0 ~ 20.0 mm |
Vərəq eni |
900 ~ 2000 mm |
Maşın girişinin xalis eni |
2000 mm |
Bobin xarici diametri |
Φ1000~Φ2200mm |
Bobin daxili diametri |
Φ550~Φ760mm |
Maksimum bobin çəkisi |
30T |
Yığma uzunluğu |
1000 ~ 12000 mm |
Hökm dəqiqliyi |
≤±1.5mm/3M |
Diaqonal dəqiqlik |
≤±1.5mm/3M |
Nivelirləmə dəqiqliyi |
≤±2.0mm/M |
Əməliyyat sürəti |
0~25m/dəq |
Ümumi güc |
~500KVt |
Maşın mərkəzi hündürlüyü |
1000 mm |

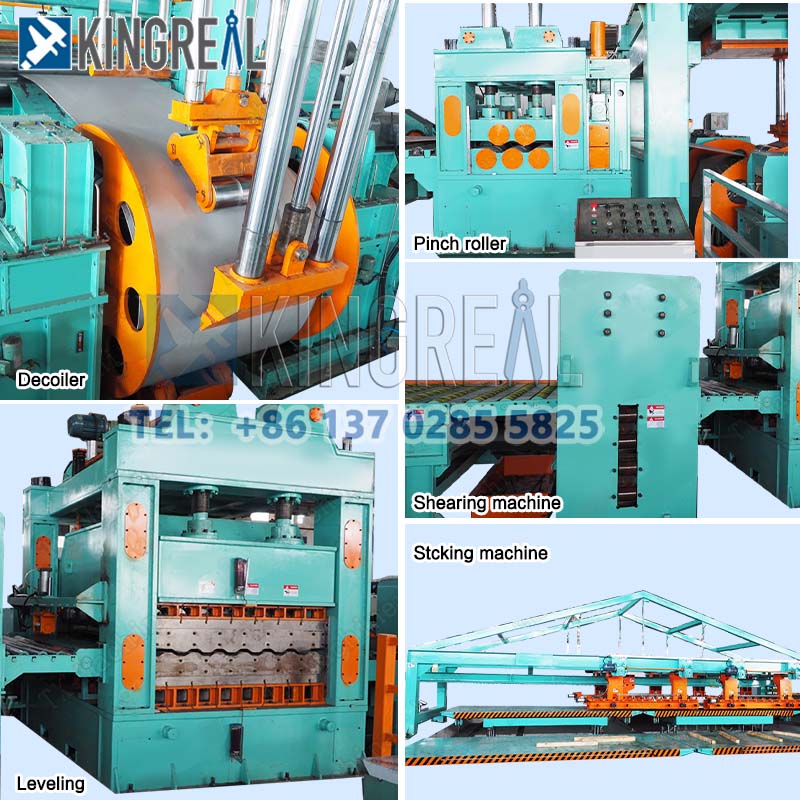

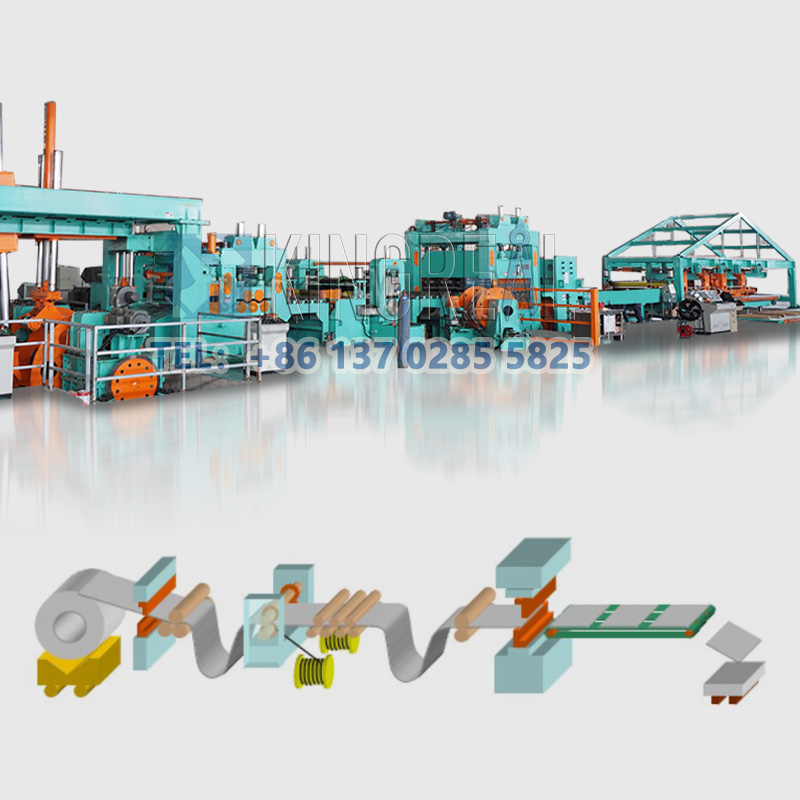

Hidravlik Açar-- Çərçivə Hidravlik Pilot Maşın--Yeddi rulonlu hamarlayıcı maşın--İki başlı trimmer -- Scarp Collector -- Onbir rulonlu hamarlayıcı maşın -- Pnevmatik ölçü cihazı -- Tayboard qidalandırıcı -- Hidravlik kəsici maşın -- İstifləmə maşını
a. Tutum: 30T
b.Əyləc Xüsusiyyətləri: 4-DBH205
c.material çərçivənin qaldırıcı vuruşu 650mm (birbaşa çarxa qaldırın, polad astar çıxarılan materiala gələ bilər)
d.Polad rulonu sıxmaq üçün ikiqat rulmanlı iki konuslu yuxarı təzyiq tipli mexanizmin qəbul edilməsi, maşın bazasının ikinci ucunun hərəkəti hidravlik silindrlər tərəfindən idarə olunur və eyni vaxtda idarəedici mərkəzləşdirmə funksiyasına malikdir, açıcı ikinci ucunda mil pnevmatik disk əyləc cihazı ilə nəzərdə tutulmuşdur.
Bu, iki diyircəkli sıxma və qidalanma və beş rulonlu hamarlama quruluşunu qəbul edir. Mühərrik yuxarı və aşağı çarxları reduktordan və paylayıcı qutudan universal birləşdirici şaft vasitəsilə hərəkət etdirir, qidalanma üçün yuxarı çarxın tənzimlənməsi və basılması hidravlik silindr tərəfindən həyata keçirilir və düzəldilmə üçün yuxarı çarxın tənzimlənməsi və basılması həyata keçirilir. elektrik enerjisi ilə. Məktəbəqədər hazırlıq maşınının və hamarlayıcı qurğunun sinxron işləməsini nəzərə alaraq, motor idarəetməsi Amerika PARKER590C seriyalı DC idarəetmə sistemi tərəfindən idarə olunur. Universal birləşdirici şaft dəyirmanın sənaye universal milini qəbul edir.
Düzləşdirici rulonun diametri: Φ220mm
Düzləşdirici rulonlar arası məsafə: 260 mm
Rolların sayı: 2+5 Roller
Rolik materialı: temperli və orta tezlikli bərkidilmiş GCr15 döymə polad (HRC60)
Əsas mühərrik gücü: 132KW DC
Tənzimləmə üçün mühərrikin gücü: 2-7,5KW
Əsas reduktor: JZQ850
Tənzimləmə reduktoru: 2-BWY4 Swing azaldılması
a.Funksiya: İşləyərkən vərəqin formasının tükənməsinin qarşısını almaq və təbəqəni hamarlayıcı əsas maşına tənzimləmək. O, dəzgah bazasından, məhdudlaşdırıcı çarxdan, dayaq oturacaq sürüşməsindən, bələdçi çarxdan və tənzimləmə qurğusundan ibarətdir. Vərəqin eni istiqamətinin hər iki tərəfində şaquli bələdçi rulonlar təmin edilir və bələdçi diyircəkli çərçivə müvafiq sürüşmə üzərində sabitlənir, bu da tel çubuğun köməyi ilə bələdçi sütunundakı sürüşməni vərəq eni istiqamətində motor vasitəsilə hərəkət etdirir. müxtəlif təbəqə genişliklərinə uyğunlaşmaq üçün qoz ödənişi. Tənzimləmə motorludur.
b.Tənzimləmə diapazonu: 900~2000mm
Bələdçi rulon materialı: Gcr15(HRC60)
Tənzimləmə motoru: 2~3KW
Tənzimləmə reduktoru: 2-WPDKS135 Qurd reduktoru
Funksiya: Kəsmə maşını əsasən baş kəsmə, quyruq kəsmə, yan kəsmə, uzununa kəsmə və uzununa kəsmə vəzifələrini yerinə yetirir.
Materialın uyğunlaşması: Adi karbon poladı, yüksək keyfiyyətli aşağı lehimli polad, yüngül lehimli polad, boru kəməri polad və paslanmayan polad boşqab kimi müxtəlif qalınlıq və materiallardan olan polad lövhələr üçün uyğundur.
Avtomatlaşdırma dərəcəsi: bütün proses avtomatik işləyir, əllə işləməyi azaldır və istehsalın səmərəliliyini artırır.
Dəqiq ölçmə: dəqiq kəsmə ölçüsünü təmin etmək üçün yüksək dəqiqliklə ölçmə.
Kəsmə Bıçağı Boşluğunun Tənzimlənməsi: Kəsmə bıçağının yan boşluğu kəsmə keyfiyyətini təmin etmək üçün tənzimlənə bilər.
a.Model: Hidravlik əyləc
b. Dəqiqədə vuruşlar: 8~12 dəfə
c.Bıçaq materialı: Cr12Mov
d.Motor Gücü: 55KW
Qidalanma stansiyası:
a. Çərçivə, yelləncək çarxı, konveyer diyircəkli konveyer və güc blokundan ibarətdir. Onun funksiyası düz plitəni atma maşınına daxil etməkdir.
b. Mühərrik: 7.5KW
c.Reduktor: BWY4 Swing reduktoru
Əsas qidalandırıcı:
a. Maşın bazası, lövhə, sürüşmə, atıcı rulon və güc blokundan ibarətdir. Pnevmatik həyata keçirmək üçün materialın yuxarı rulonun qaldırılması və endirilməsi. Transmissiya mexanikidir. Onun funksiyası boşqabı həyət masasına qidalandırmaqdır.
b. Mühərrik: 7.5KW
c.Reduktor: BWY4 Swing reduktoru
İstifləmə Cədvəli: Bir-birinə qaynaqlanmış polad plitələrdən və polad hissələrdən ibarətdir. Onun funksiyası kalibrlənmiş düz plitəni yığmaqdır. Uzunluğu 12 metr.
Pnevmatik anbar: Uzunlamasına hədləri düzəldən bir dəstdən və üç dəst eninə hədləri düzəldən cihazdan ibarətdir. Həm məhdudlaşdırıcı, həm də tənzimləmə mexanizmləri müxtəlif lövhə genişliklərinə uyğun olaraq tənzimlənə bilər və tənzimləmə əl ilə aparılır. Düzəliş materialı pnevmatik aktuatordur.
|
|
|
1. Müştərinin boşqab istehsalı ehtiyaclarına uyğun olaraq, Cut To Length istehsal xəttinin dizaynını təmin etmək üçün fərdiləşdirilmiş xidmətlərin tam çeşidi, seçim ilə konfiqurasiya edilə bilər.
2. CTL xətti üçün müxtəlif konfiqurasiyaları təmin edin, məsələn, yükləmə arabası, kəsmə cihazı, avtomatik yığma, avtomatik boşaltma və s.; tam avtomatik istehsal həyata keçirir.
3. CTL Xəttinin dayanıqlığını və uzunömürlülüyünü təmin etmək üçün müxtəlif aksessuarlar təmin etmək;
4. Mühəndislər yerli satış sonrası xidmət zəmanəti, saytda Cut To Length Line quraşdırılmasına rəhbərlik edə bilər.
5. 24/7 on-line satış sonrası xidmət, texniki cavab.
1. Uzunluğa Kəsmə Xəttinin Tətbiqləri Nələrdir?
2. Uzunluq xəttinin kəsilməsinin istehsal sürətini necə tənzimləmək olar?
3. Cut To Length Line necə idarə olunur?
4. Paslanmayan poladdan kəsilmiş uzunluq xəttini necə seçmək olar?
5. Uzunluq xəttinə kəsilmiş ağır ölçü nədir?
6. Uzunluğa kəsmə maşınının iş prinsipi nədir?
