Məhsul təsviri

Video Ekranı:

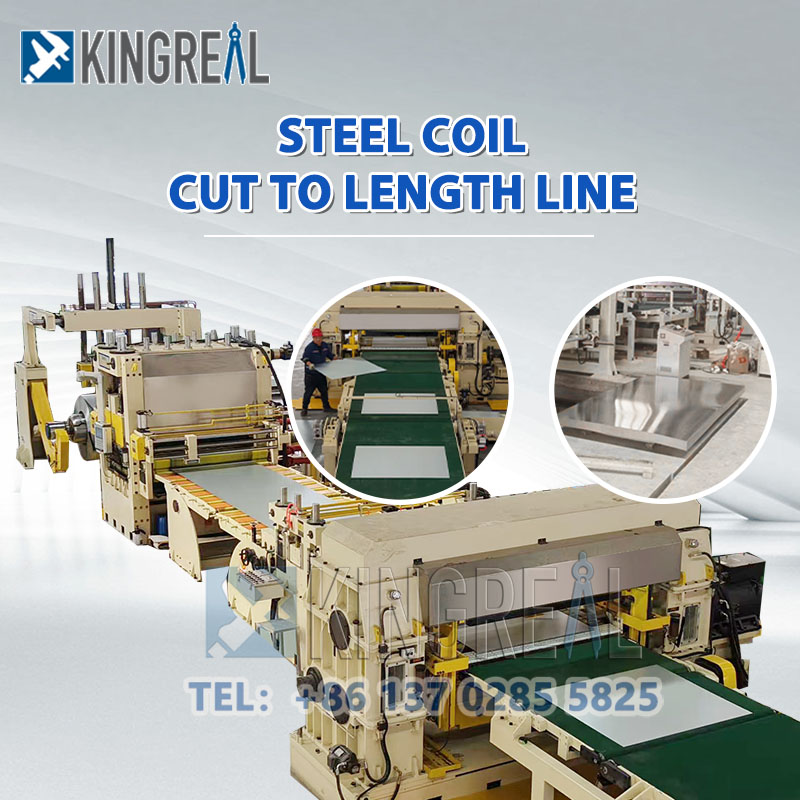

Uzunluğa Kəsmə Xətti - Uçan Kəsmə Yüksək Sürətli İstehsal

KINGREAL STEEL SLITTER, kəsilmiş xətlər sahəsində ixtisaslaşmış istehsalçı və istehsalçıdır və müştərilərinə optimal həllər təqdim etməyə sadiqdir.

Müştərinin tələb olunan metal kəsmə qabiliyyətindən, emal ediləcək xammalın çeşidindən və zavodun istehsal ehtiyaclarından asılı olaraq.

Uzunluğa Kəsmə Maşını, davamlı metal zolaqları müəyyən uzunluqdakı lövhələrə və ya təbəqələrə kəsmək üçün sənaye maşınıdır. Fly Shearing-də KINGREAL dizaynı

sürəti 80M/dəq-a çata bilən yüksək sürətli hərəkət zamanı dayanmadan metal zolaqların davamlı avtomatik və dəqiq kəsilməsini həyata keçirir. Əsasən poladda istifadə olunur,

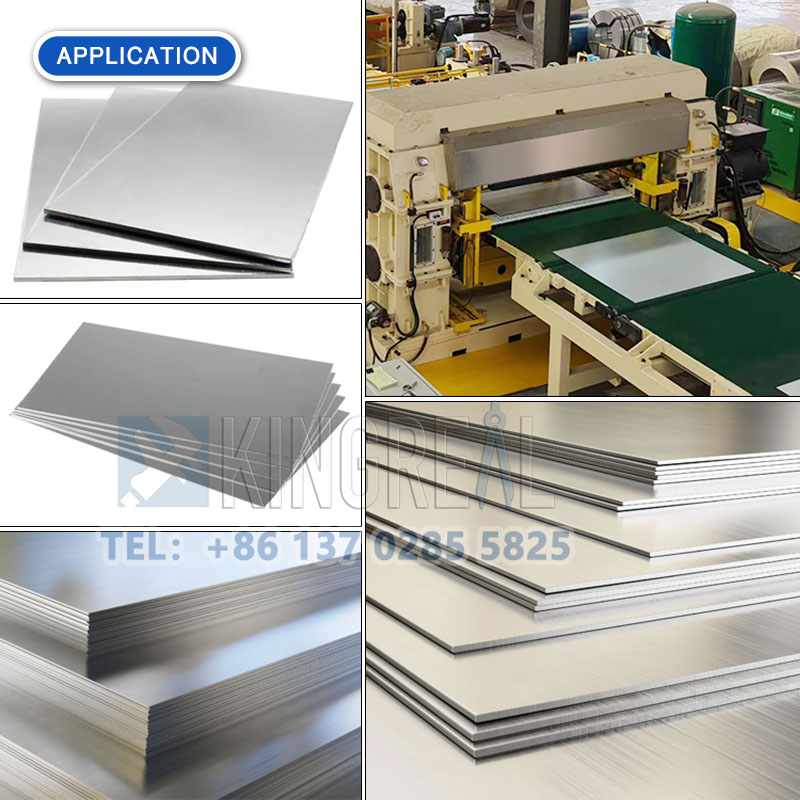

alüminium, mis və digər metal emalı sənayesi və avtomobil, məişət texnikası, tikinti və digər sahələrdə geniş istifadə olunur.

cut to length machine

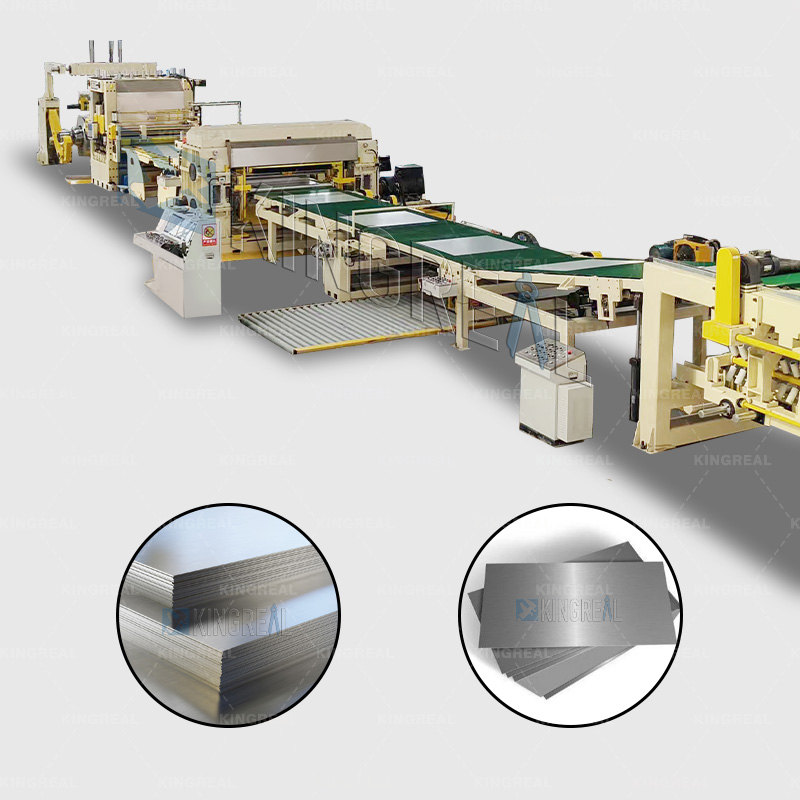

İstehsal xətti işləyərkən, decoiler qidalanma vəziyyətindədir. Vərəq materialı hamarlama üçün 6 qatlı 21 rulonlu yüksək dəqiqlikli hamarlama maşınına daxil olduqdan sonra, elektrik göz ilə idarə olunan ilmə və yanal mexanizmlə NC Uzunluq Ölçerinə daxil olur. NC Uzunluq Ölçer ölçüsünü təyin edir, sonra materialı növbəti addımda Kəsmə Maşını döndərməyə verir; NC qidalanma müəyyən edilmiş ölçüyə çatdıqda. Kəsmə maşını təbəqə materialını kəsir və kəsilmiş təbəqə materialı daşıyıcı cihaz tərəfindən Məhsulların İstifadəsi Maşınına səliqəli şəkildə yığılır və yığma polad təbəqənin qaldırıcı platforması polad təbəqələrin hündürlüyünün artması ilə avtomatik olaraq azala bilər; Plitələrin müəyyən edilmiş dəyərinə çatdıqda, istehsal xətti avtomatik olaraq dayanacaq. Bu zaman qaldırıcı platforma əl idarəsi ilə endiriləcək, boşaltma arabası çıxarılacaq və eyni zamanda növbəti iş dövrünə daxil olan başqa bir boşaltma arabası sürüləcək.

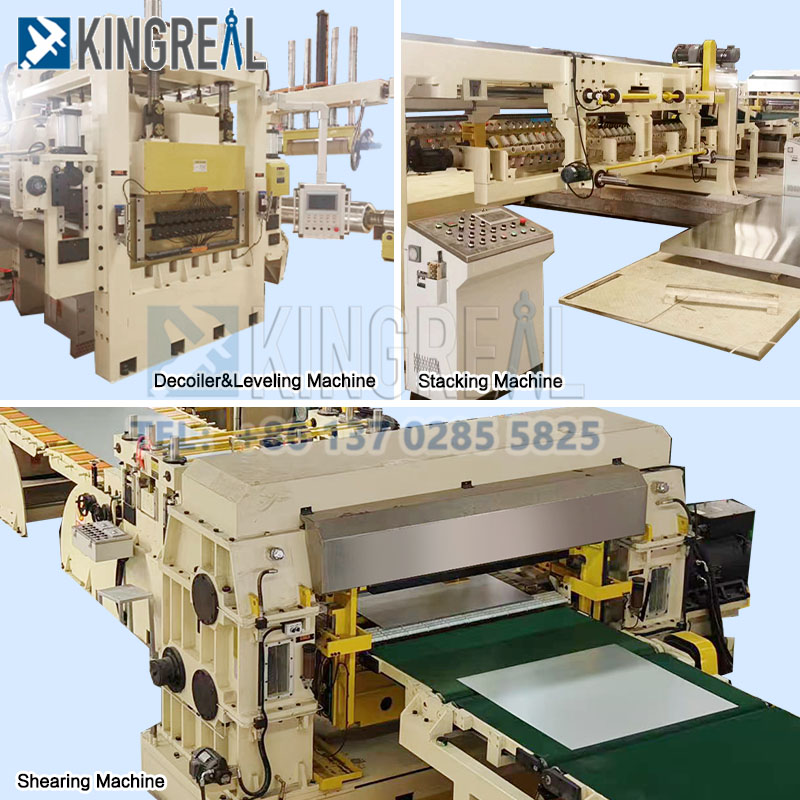

CTL Məhsul Xətti Komponenti

Xammal Cədvəli	1 ədəd
Qidalanma arabası	1 ədəd
Ön köməkçi dəstək	1 ədəd
Açar + Açıcı Cihaz	1 dəst
Altı qatlı rulonlu hamarlama maşını + İşləyən rulonların özünü təmizləmə sistemi	1 ədəd
Üst tərəfi Film Laminasiya Maşını	1 ədəd
Qısa Looper	1 ədəd
Yanları istiqamətləndirən cihaz	1 ədəd
Çimdik NC Uzunluq Ölçer	1 ədəd
Fly Kırpma Maşını	1 ədəd
Daşıyan Maşın	1 ədəd
Məhsul yığma maşını	1 ədəd

Uzunluğa Kəsmə Maşının Texniki Spesifikasiyası

Xammal	CRC STEEL
Qalınlıq	0,4-3,0 mm
Genişlik	≤1500mm
Bobin çəkisi	≤ 20T
Uzunluq	500-6000 mm
Uzunluğa dözümlülük	L=2m≤±0.3mm（2.0mm）
Diaqonal tolerantlıq	L=2m≤±0.5mm（2.0mm）
Sürət	0~80m/dəq (Sürətin pilləsiz tənzimlənməsi)
Sürəti keçin	0~15m/dəq
Nəzarət	AC tezliyinin çevrilməsinə nəzarət

Fly Kəsmə ilə Uzunluğa Kəsmə Maşını Haqqında Xüsusiyyət

Yüksək səmərəlilik bu CTL xəttinin ən görkəmli xüsusiyyətlərindən biridir. Uçan kəsmə qurğusunun dizaynı və tətbiqi sayəsində zolağın yüksək sürətlə hərəkəti zamanı fasiləsiz kəsməni həyata keçirir, uzunluq ölçən qurğuya malik olmaqla, uçan kəsim cihazı kəsmə dəqiqliyini təmin edir.
KINGREAL Cut To Length Machine polad səthini qorumaq üçün xrom örtüklü rulonları, rezin örtüklü rulonları, pnevmatik aqreqatları və digər komponentləri qəbul edir.
Yüksək dəqiqlikli hamarlama effekti. CTL istehsal xətti müştərilərə daha düz və yüksək keyfiyyətli metal təbəqələr gətirə bilən yüksək dəqiqlikli hamarlama üçün 21 dəst rulon və ya metal rulonun açılması və hamarlanması üçün ikiqat hamarlayıcı maşın cihazı ilə təchiz oluna bilər.
Döngə Körpüsü tamamilə müştərinin istehsal ehtiyaclarına və zavodun faktiki istifadə sahəsinə uyğun olaraq seçilə və ya qarşısını ala bilər ki, bu da Cut To Length Maşını daha yığcam edə, döşəmə sahəsinə qənaət edə və zavodun ikincil emalını azalda bilər. Çox kiçik istehsalçılar üçün yaxşı seçimdir.
Kəsmə qurğusunun təmin edilməsi metal zolaqların kənarlarını kəsilmədən əvvəl kəsmək üçün əsas əlavə xüsusiyyətdir. Kəsmə cihazı metal zolağın kənarlarından çapıqları, qeyri-bərabərliyi və ya artıq materialı təmizləyir, hazır təbəqənin kənarlarının hamar və səliqəli olmasını təmin edir. Geniş çeşidli zolaq eni və qalınlığı idarə oluna bilər, bu da maşının çox yönlülüyünü və uyğunlaşma qabiliyyətini artırır.

CTL Xəttində Fly Shearing Cihazı Haqqında Xüsusiyyət

Sinxronizasiya nəzarət sistemi:

Aqabaqcılservo nəzarət sistemi və ya sinxronizasiya nəzarət sistemi t təmin etmək üçün istifadə olunurşapka, uçan kəsmə aləti metal zolağın hərəkət sürəti ilə sinxronlaşdırılır.

İdarəetmə sistemi müxtəlif kəsmə uzunluqlarına uyğunlaşmaq üçün real vaxt rejimində alətin sürətinə nəzarət edə və tənzimləyə bilirnd zolaq sürətləri.

Yüksək güclü alət materialı:

Bıçaqlar adətən uzun kəsmə ömrünü və davamlı kəsmə keyfiyyətini təmin etmək üçün yüksək sərtliyə və aşınma müqavimətinə malik yüksək güclü ərintisi olan poladdan və ya volfram karbid materiallarından hazırlanır.

Bıçaqların forması və bucaq dizaynı da kəsmə müqavimətini azaltmaq və kəsmə nəticələrini artırmaq üçün optimallaşdırılıb.

Dinamik balans dizaynı:

Uçan kəsmə cihazının bıçaqları və alət tutacaqları yüksək sürətli hərəkətdə rəvan işləməyi təmin etmək, vibrasiyanı azaltmaq, kəsmə dəqiqliyini və avadanlıqların ömrünü artırmaq üçün dinamik balanslaşdırılmış dizayndır.

Dəqiq bələdçi mexanizmi:

Uçan kəsmə alətinin kəsmə prosesi zamanı həmişə düzgün kəsmə yolunu və mövqeyini saxlamasını təmin etmək üçün yüksək dəqiqlikli istiqamətləndirici mexanizmlə təchiz olunub, kəsmə dəqiqliyini artırır.
