KINGREAL SLITTER SLITTER 1650mm Bobin Dilmə Maşını 0,3-3 mm qalınlığında vərəq rulonu yarıda və yarıq rulonu geri sarıya bilən ən xüsusiyyətli boşluq xəttidir. Səudiyyə Ərəbistanı. Ən son təklif proqramı üçün bizimlə əlaqə saxlayın!

Sorğu göndərin    PDF Yüklə

Məhsul təsviri

Video nümayişi

1650MM Bobin Dilmə Qaytarma Maşının Təsviri

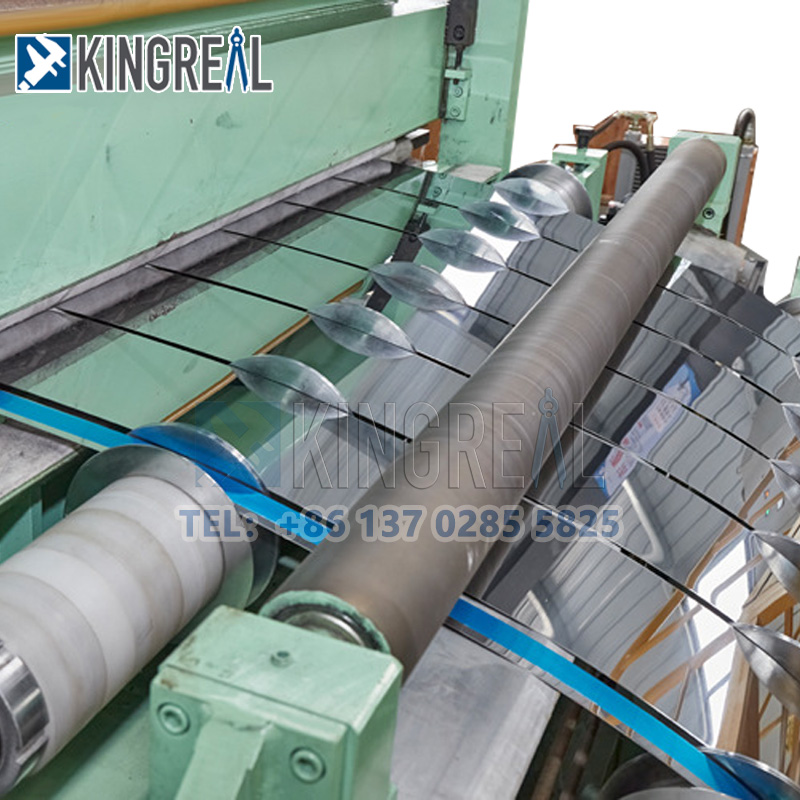

aluminum coil slitting machine

KINGREAL SLITTER 1650MM Bobin Dilmə Qaytarma Maşını polad, alüminium, GI, mis və silikon kimi müxtəlif növ materialların dilimlənməsi və geri sarılması üçün nəzərdə tutulmuşdur. Bu bobin dilimləmə xətti boşluq xəttinin ən çox yayılmış dizaynlarından biridir və bobin emalı dilimləri üçün əksər bitkilərin ehtiyaclarını qarşılayacaqdır. İşlənmiş rulon qalınlığı 0,3 mm-3 mm və eni 1650 mm-ə qədərdir.


Aşağıdakı məhsulu veb saytımızda da tapa bilərsiniz:

1. İkiqat kəsmə başlı dilmə maşını

2. 10-20MM Ağır boşqab polad dilmə maşını

3. Uzunluq xəttinə kəsilmiş rulon

4. Decoiler hamarlayıcı kəsmə istehsal xətti

5. Metal perforasiyalı maşın istehsal xətti



aluminium coil slitting machine

Texniki Spesifikasiya:

Xammal

yox.

ad

Spesifikasiya

1

Material

CR, Polad, Alüminium

2

Bobin qalınlığı

0.3-3MM

3

Bobin eni

500-1650MM

4

Bobin I.D

≤Φ2000mm

5

Bobin O.D

Φ508mm, Φ610mm

6

Bobin çəkisi

25T

İstehsal xəttinin spesifikasiyası

1

Yarıq zolaq

25 Maks

2

Dilmə maşını

0-200M/dəq

3

Güc

380V/50Hz/3Ph

4

Genişlik Tolerantlığı

≤±0,05 mm

5

 Hurda kənarının eni diapazonu

2-10 mm

6

Bitmiş məhsul burulur

≤0,03 mm

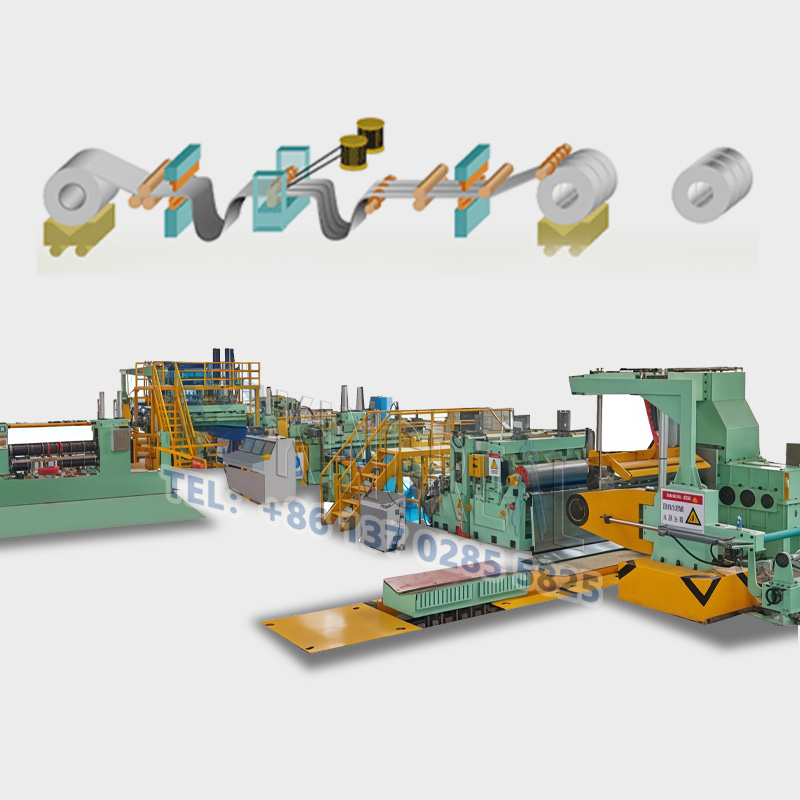

İş prosesi:

coil metal steel slitting machine

Trolley yükləmə bobini -- Açıcının hidravlik şaquli mərkəzləşdirilməsi -- Hidravlik açıcı -- Çimdik və qolu -- Plitənin baş qayçıları -- Döngü körpüsü -- Dilmə maşını -- Dartma stansiyası -- Ayırıcı -- Geri sarma maşını

Polad Bobin Dilmə Maşının Ətraflı Məlumat:

Trolley yükləmə bobini

Quruluş və istifadə: Açıcı qidalandırmaq üçün istifadə olunur, polad rulonu saxlama masasından açıcı çarxına nəql edir, araba hidravlik mühərrik tərəfindən idarə olunur və qaldırıcı hidravlik silindr tərəfindən idarə olunur.


Qaldırma mexanizmi: hidravlik silindr və sürüşən dörd bələdçi sütun quruluşu, silindr tərəfindən təmin edilən qaldırma gücü, polad rulonun yuxarı və aşağı funksiyasına nail olmaq üçün V tipli daşıyıcı masanın qaldırılmasını təşviq etmək üçün silindr.


Səyahət mexanizmi: hidravlik mühərrik və paralel bələdçi rels quruluşu, hərəkət gücü hidravlik mühərrik tərəfindən təmin edilir, beləliklə trolley açıcı milinin ox istiqaməti boyunca üfüqi şəkildə hərəkət edir. Dəmir yolun hər bir ucunda arabanın relsdən çıxmasının qarşısını almaq üçün limit bloku var.

coil sheet slitting machine



Konsol Açıcı

A. Funksiya:

Polad rulonların daşınması, rulonların daxili diametrinin genişləndirilməsi və bərkidilməsi, rulonların açılması və boşaldılması və ya təkrar emal edilməsi.

Bobin plitəsini dəstəkləyən və polad zolağın gərginliyini təmin edən çərçivədən, mildən, genişləndirici və büzülmə çarxından, açma və sıxma qurğusundan, köməkçi dayaqdan, əyləc qurğusundan və güc hissəsindən ibarətdir.


B. Tikinti

a) Əsas çərçivə: poladdan, A3 polad lövhədən, № 45 poladdan döymə dayaq oturacağı qaynaqdan sonra, tavlama ilə keyfiyyətcə deformasiya olunmur;

b) Mil: diametri 85 mm deşik olan 40Cr dairəvi poladdan qazılmış, temperlənmiş və sonra 190 mm diametrli iş səthinə incə çevrilmiş, 25 ton yükdaşıma qabiliyyəti.

c) çarxı qaldırın və büzün: sürüşmə tipli təkan-çəkmə genişləndirici çarx formasının istifadəsi; dörd əyri boşqab (No. 45 polad), məftil kəsən sürüşmə cütləri, genişləndirmə diametri: Ф470mm-520mm (üstəlik Ф610mm-ə çatmaq üçün rezin qol); çarxın effektiv iş uzunluğu 1650mm, ümumi mandrel konsentrik olduqda çarxın yuxarı və aşağı olmasını təmin edir.

coil slitting machine line


Yüksək Sürətli Bobin Dilmə Maşını

 Strukturlar

Polad plitə qaynaqlı baza, güc sürət qutusu, lövhə və çərçivə

Kəmiyyətlər

1 dəst

Dilmə sürəti

200M/dəq

Kesici şaftın diametri

Φ220mm×1900mm

Material

42CrMo

Bıçaq ölçüsü

Φ350mm×Φ220mm×10mm

Əsas motor gücü

AC110Kw

Niyə bizi seçirsiniz?

◆ Geniş istehsal təcrübəsi

20 ildən çox istehsal və satış təcrübəsi ilə KINGREAL dilmə maşınlarında ixtisaslaşmış təcrübəli istehsalçıdır. Şirkət öz maşınlarını Vyetnam, Türkiyə, Rusiya, Hindistan və Birləşmiş Ərəb Əmirlikləri də daxil olmaqla dünyanın müxtəlif ölkələrinə uğurla təchiz etmişdir. müştərilər tərəfindən geniş şəkildə qəbul edilmişdir.


◆ Ekspert komanda gücü

KINGREAL öz daxili texniki, satış və istehsal qruplarına malikdir. Satış və istehsaldan tutmuş daşınmaya qədər prosesin hər bir addımını peşəkarcasına idarə edə bilərik.


◆ Satınalma sonrası yardım təklif olunur

KINGREAL maşının düzgün quraşdırılmasına və istismarına zəmanət vermək üçün onlayn və oflayn satış sonrası quraşdırma xidmətləri təklif edir.

Onlayn resurslara video dərsləri və hərtərəfli onlayn mühəndislik təlimatları daxildir; oflayn resurslar KINGREAL-ın mühəndisləri müştərinin yerli fabrikinə yerində quraşdırma təlimatı ilə təmin etmək üçün göndərməsini nəzərdə tutur.

coil slitting machine factory
